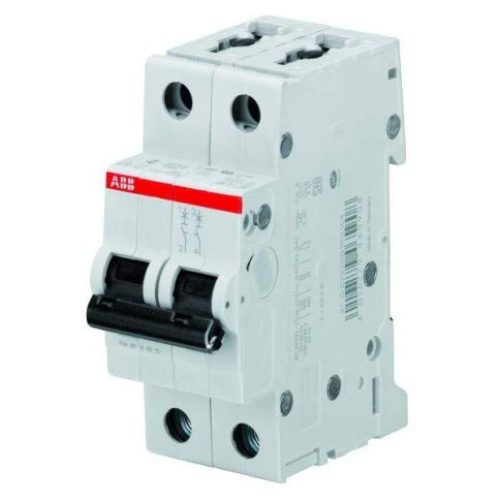

Interruttore Magnetotermico C6 4,5 kA Curva C 6 A 1 NP C – ABB S598354
7,38€
Prenota il prodotto e sarai informato via email non appena tornerà disponibile.
Descrizione
Dati tecnici
Norme di riferimento:IEC/EN 60898-1 IEC/EN 60947-2
Nome prodotto:S 201 Na L – C6 – 4,5 kA Curva C 6 A
Caratteristica di intervento:C
Tensione nominale di funzionamento:secondo IEC 60898-1 230 V AC
secondo IEC 60947-2 230 V AC
Tensione di funzionamento:Massimo (Incl. Tolleranza) 253 V AC Minimo 12 V AC
Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 440 V
Tensione nominale di tenuta ad impulso (Uimp):4 kV at 2000 m 5 kV at Sea Level 6.2 kV
Tensione prova dielettrica:50/60 Hz, 1 min: 2 kV
Tipo di tensione d’ingresso:AC
Corrente nominale (In):6 A
Potere nominale di cortocircuito (Icn):(230 V AC) 4.5 kA
Potere di cortocircuito estremo nominale (Icu):(133 V AC) 10 kA (230 V AC) 6 kA
Corrente nominale di cortocircuito condizionale (Inc):(230 V) 6 kA (400 V) 6 kA
Potere di cortocircuito di servizio nominale (Ics):(133 V AC) 7.5 kA (230 V AC) 4.5 kA
Frequenza nominale (f):50 / 60 Hz
Perdita di potenza:4 W
a Condizioni Operative Nominali per Polo 2 W
Collegamento tensione di alimentazione:Arbitrario
Indicazione posizione contatto:ON / OFF
Classe limitazione energia:3
Resistenza elettrica:20000 AC ciclo (i)
Resistenza meccanica (Nendu):20000 ciclo (i)
Numero di poli:1+N
Numero di poli protetti:1
Categoria di sovratensione:III
Posizione dei terminali neutri:Right
Coppia di serraggio:2.8 N·m
Tipo di attuatore:Leva
Tipo di morsetto a vite:Failsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatore:I / O
Materiale attuatore:Insulation Group II, Black, Sealable
Materiale involucro:Classe di isolamento I, RAL 7035
Montaggio su barra DIN:TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggio:Qualsiasi
Cacciavite raccomandato:Pozidriv 2
Accessories Available:Sì
Capacità di connessione:Busbar 10 / 10 mm²
Flexible with Ferrule 0.75 … 16 mm²
Flessibile 0.75 … 16 mm²
Rigid 0.75 … 25 mm²
Stranded 0.75 … 25 mm²
Dimensioni installazione:secondo DIN 43880 1
Tipo di morsetto:Screw Terminals
Informazioni aggiuntive
| Condition | New |
|---|
| MARCHIO | |
|---|---|
| BARCODE | 4016779598354 |
| ASIN | B07LBY9NGR |
| TENSIONE DI ISOLAMENTO NOMINALE UI | 440 |
| CATEGORIA DI SOVRATENSIONE | 3 |
| GRADO DI INQUINAMENTO | 2 |
| NUMERO MODULI DIN | 2 |
| GRADO DI PROTEZIONE (IP) | IP20 |
| NUMERO DI POLI PROTETTI | 1 |
| CONDUTTORE NEUTRO A CONNESSIONE | Sì |
| SEZIONE CONDUTTORE COLLEGABILE UNIFILARE | 0;35 |
| SEZIONE CONDUTTORE COLLEGABILE MULTIFILARE | 0;25 |
| TEMPERATURA AMBIENTE DURANTE IL FUNZIONAMENTO | -25;55 |
| DISPOSITIVI SUPPLEMENTARI POSSIBILI | Sì |
| POTERE DI INTERRUZIONE NOMINALE ICU SECONDO IEC 60947-2 A 230 V | 6 |
| POTERE DI INTERRUZIONE NOMINALE ICN SECONDO EN 60898 A 230 V | 4.5 |
| POTERE DI INTERRUZIONE NOMINALE ICN SECONDO EN 60898 A 400 V | 4.5 |
| RESISTENZA DI TENSIONE AD IMPULSO NOMINALE UIMP | 4 |
| NUMERO DI POLI (TOTALE) | 2 |
| POTERE DI INTERRUZIONE NOMINALE ICU SECONDO IEC 60947-2 A 400 V | 6 |
| TIPO DI TENSIONE DI ALIMENTAZIONE | AC |
| PROFONDITà DI INCASSO | 69 |
| CORRENTE NOMINALE | 6 |
| TENSIONE NOMINALE | 230 |
| FREQUENZA | 50;60 |
| CARATTERISTICA DI INTERVENTO | C |
| CLASSE DI LIMITAZIONE ENERGETICA | 3 |
