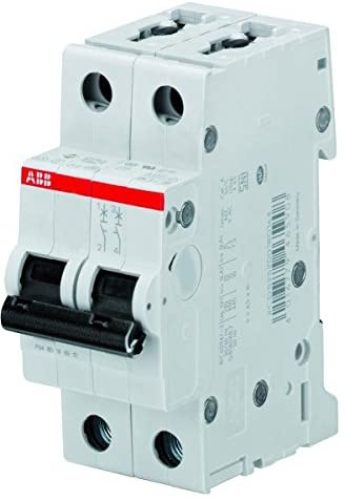

Interruttore Magnetotermico C16 4,5 kA Curva C 16 A 1+NP C – ABB S598392

Dati tecnici

Norme di riferimento:IEC/EN 60898-1

IEC/EN 60947-2

Caratteristica di intervento:C

Tensione nominale di funzionamento:secondo IEC 60898-1 230 V AC

secondo IEC 60947-2 230 V AC

Tensione di funzionamento:Massimo (Incl. Tolleranza) 253 V AC

Minimo 12 V AC

Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 440 V

Tensione di tenuta ad impulso (Uimp):4 kV

at 2000 m 5 kV

at Sea Level 6.2 kV

Tensione prova dielettrica:50/60 Hz, 1 min: 2 kV

Tipo di tensione d’ingresso:AC

Corrente nominale (In):16 A

Potere nominale di cortocircuito (Icn):(AC) 4.5 kA

(DC) 4.5 kA

(230 V AC) 4.5 kA

Potere di cortocircuito estremo nominale (Icu):(133 V AC) 10 kA

(230 V AC) 6 kA

Corrente nominale di cortocircuito condizionale (Inc):(230 V) 6 kA

(400 V) 6 kA

Potere di cortocircuito di servizio nominale (Ics):(133 V AC) 7.5 kA

(230 V AC) 4.5 kA

Frequenza nominale (f):50 / 60 Hz

Perdita di potenza:5 W

a Condizioni Operative Nominali per Polo 2.5 W

Collegamento tensione di alimentazione:Arbitrario

Indicazione posizione contatto:ON / OFF

Classe limitazione energia:3

Resistenza elettrica:20000 AC ciclo (i)

Resistenza meccanica (Nendu):20000 ciclo (i)

Numero di poli:1+N

Numero di poli protetti:1

Categoria di sovratensione:III

Posizione dei terminali neutri:Right

Coppia di serraggio:2.8 N·m

Tipo di attuatore:Leva

Tipo di montaggio:DIN-Rail

Tipo di morsetto a vite:Failsafe Bi-directional Cylinder-lift Terminal

Siglatura attuatore:I / O

Materiale attuatore:Insulation Group II, Black, Sealable

Materiale involucro:Classe di isolamento I, RAL 7035

Montaggio su barra DIN:TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715

TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715

Posizione di montaggio:Qualsiasi

Cacciavite raccomandato:Pozidriv 2

Accessories Available:Sì

Capacità di connessione:Busbar 10 / 10 mm²

Flexible with Ferrule 0.75 … 16 mm²

Flessibile 0.75 … 16 mm²

Rigid 0.75 … 25 mm²

Stranded 0.75 … 25 mm²

Dimensioni installazione:secondo DIN 43880 1

Lunghezza di spelatura cavo:12.5 mm

Tipo di morsetto:Screw Terminals

Dati ambientali

Temperatura ambiente:In funzione -25 … +55 °C

In magazzino -40 … +70 °C

Temperatura di riferimento aria ambiente:30 °C

Grado di protezione:IP20

Enclosure with Cover IP40

Grado di inquinamento:3

Condizioni ambientali:28 cycles

with 55 °C / 90-96 %

and 25 °C / 95-100 %

Resistenza alle vibrazioni secondo IEC 60068-2-6:5g, 20 cicli a 5 … 150 … 5 Hz con carico 0.8 In

Resistenza agli urti secondo IEC 60068-2-27:25g / 2 shocks / 13 ms

Dichiarazione RoHS:Secondo la Direttiva CE 2011/65/CE

Informazioni ambientali:2CDK400030D0201

Reparto tecnico UL/CSA

Sezioni dei cavi UL/CSA:Busbar 18-8 AWG

Conduttore 18-4 AWG

Dimensioni

Larghezza in numero di intervalli modulari:2

Larghezza prodotto:35 mm

Altezza prodotto:88 mm

Profondità prodotto:69 mm

Peso netto prodotto:0.25 kg

Peso netto polo:0.125 kg

Profondità integrata (t2):69 mm
