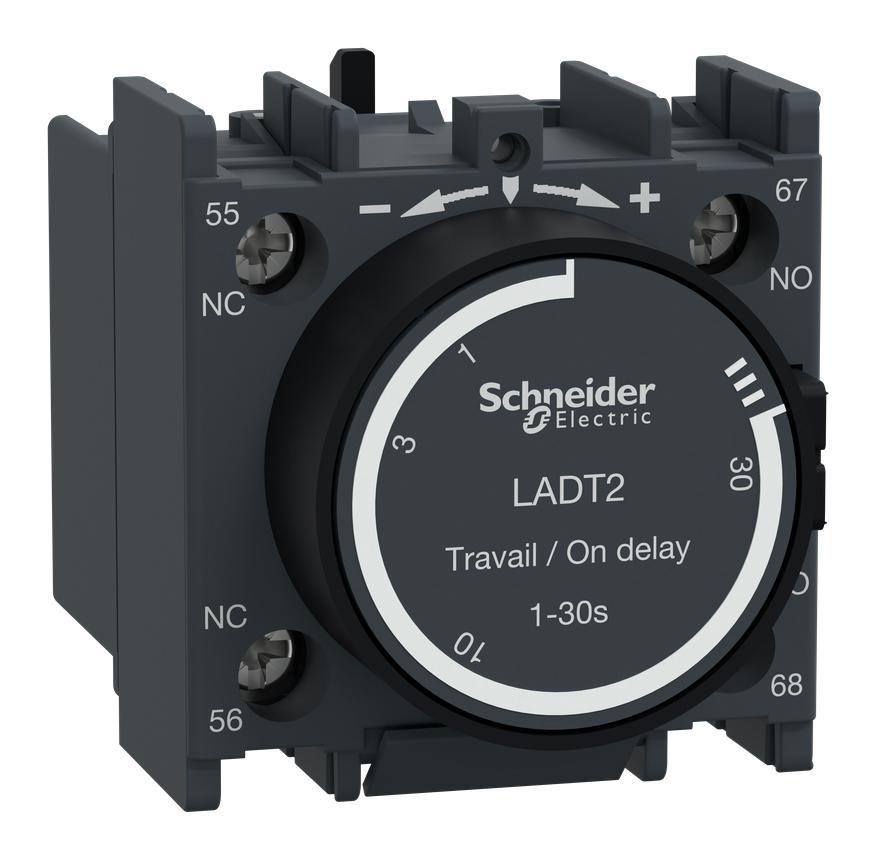

Blocco Contatti Ausiliari Tesys 1No + 1Nc Morsetti A Vite – SCHNEIDER LADT2

Blocco aggiuntivo con contatti ausiliari 1NA+1NC collegati meccanicamente, con funzionamento ritardato

Elevata durata elettrica: diversi milioni di cicli operativi in AC-14/AC-15/DC-13 in base alle condizioni

Montaggio anteriore a clip su tutti i contattori TeSys D e TeSys F

Intervallo di impostazione del ritardo all’eccitazione compreso tra 0,1 e 30 s

Prestazioni del prodotto a favore dell’ambiente

Gamma

TeSys

TeSys Deca

Nome prodotto

TeSys Deca

Tipo prodotto

Blocco contatto ausiliario temporizzatore

compatibilità gamma

TeSys Deca CAD

TeSys Deca LC1D

TeSys F LC1F

TeSys F CR1F

Installazione

Lato anteriore

Composizione contatto polo

1 NO + 1 NC

Contacts operation

Time delay

Tipologia timer

Temporizzazione on

Gamma di temporizzazione

1…30 s

Tensione nominale di impiego [Ue]

690 V CA 25…400 Hz

Corrente nominale di impiego [Ie]

6 A at 120 V AC-15

1,04 A at 690 V AC-15

0,55 A at 125 V DC-13

0,1 A at 600 V DC-13

Tensione nominale di isolamento [Ui]

690 V conforme a IEC 60947-5-1

600 V conforme a UL 60947-5-1

600 V conforme a CSA C22.2 No 60947-5-1

Corrente termica convenzionale in aria aperta [Ith]

10 A (at 60 °C)

norme di riferimento

EN/IEC 60947-5-1

UL 60947-5-1

CSA C22.2 No 60947-5-1

GB/T 14048.5

EN 50012

IEC 60335-1:Clause 30.2

IEC 60335-2-40:Annex JJ

UL 60335-2-40:Annex JJ

Certificazioni prodotto

IECEE CB Scheme

UL

CSA

CCC

EAC

UKCA

Caratteristiche tecniche

Potere di chiusura nominale Irms

140 A at <= 690 V CA conforming to IEC 60947-5-1

250 A at <= 690 V DC conforming to IEC 60947-5-1

Corrente nominale temporanea ammessa

100 A 60 °C 1 s

120 A 60 °C 500 ms

140 A 60 °C 100 ms

Tipologia protezione

Fusibile gG 10 A

Durata meccanica

5 Mcicli

Corrente minima di commutazione

5 mA

Tensione minima di commutazione

17 V

Tempo di non sovrapposizione

1,5 ms alla disattivazione senza sovrapposizione tra contatti NC e NO

1,5 ms all’attivazione senza sovrapposizione tra contatti NC e NO

Resistenza di isolamento

> 10 MOhm

Connessioni – morsetti

Morsetti di fissaggio a vite 1 cavi 12,5 mm²flessibile con terminazione cavo

Morsetti di fissaggio a vite 1 cavi 12,5 mm²flessibile senza terminazione cavo

Morsetti di fissaggio a vite 2 cavi 12,5 mm²flessibile con terminazione cavo

Morsetti di fissaggio a vite 2 cavi 12,5 mm²flessibile senza terminazione cavo

Morsetti di fissaggio a vite 1 cavi 12,5 mm²rigido

Morsetti di fissaggio a vite 2 cavi 12,5 mm²rigido

Morsetti di fissaggio a vite

Coppia di serraggio

1,7 Nm – con cacciavite piatto Ø 6 mm

1,7 Nm – con cacciavite Philips No 2

1,7 Nm – con cacciavite pozidriv No 2

altezza

48 mm

larghezza

44 mm

Profondità

61 mm

Colore

Grigio scuro

Ambiente

Caratteristiche ambientali

Ambiente normale

Grado di protezione IP

IP20 conforme aCEI 60529

Trattamento di protezione

TH conforme a IEC 60068

Temperatura di stoccaggio

-6080 °C

Temperatura ambiente

-4070 °C

Altitudine di funzionamento

3000 m
