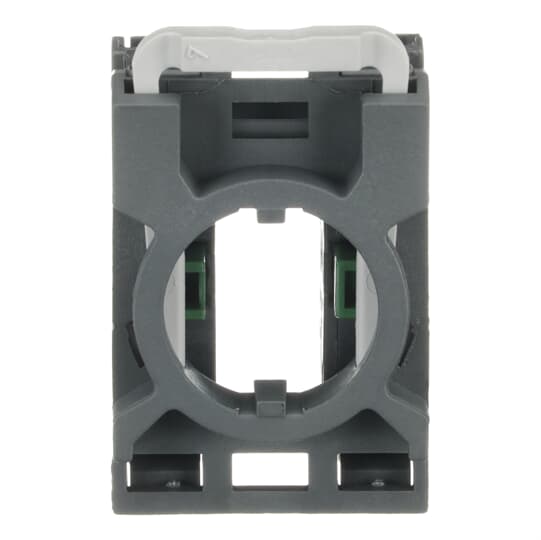

Blocco di Contatto ABB MCBH-20 con supporto 2NA – ABB EO 592 9

Dimensioni

Larghezza prodotto:0.03 m

Altezza prodotto:0.048 m

Profondità prodotto:0.036 m

Peso netto prodotto:0.032 kg

Dati tecnici

Temperatura ambiente:In funzione -25 … +70 °C

In magazzino -40 … +85 °C

Illuminazione:Non Illuminato

Funzione:With 3-position holder

Tipo di montaggio:Front mounting

Numero di contatti ausiliari NC:0

Numero di contatti ausiliari NA:2

Grado di protezione:Terminali IP20

Grado di inquinamento:3

Tensione nominale di isolamento (Ui):690 V

Tensione di tenuta ad impulso (Uimp):6 kV

Frequenza nominale (f):50 / 60 Hz

Tensione nominale di funzionamento:Maximum 690 V

Corrente nominale di funzionamento DC-13 (Ie):(24 V) 5 A

(125 V) 0.55 A

Corrente nominale di funzionamento AC-15 (Ie):(230 V AC) 6 A

Perdita di potenza:Massimo 5 W

Durata meccanica:10 milione

Capacità di connessione:Flexible with Ferrule 1 x 0.75…2.5 mm²

Flexible with Ferrule 2 x 0.75…2.5 mm²

Flexible with Insulated Ferrule 1 x 0.75…2.5 mm²

Flexible with Insulated Ferrule 2 x 0.75…2.5 mm²

Flessibile 1 x 0.75 … 2.5 mm²

Flessibile 2 x 0.75 … 2.5 mm²

Solid 1 x 0.75…2.5 mm²

Solid 2 x 0.75…2.5 mm²

Tipo di connessione:Screw Clamp

Tipo di morsetto:Screw Terminals

Coppia di serraggio:0.9 N·m

Lunghezza di spelatura cavo:8 mm
