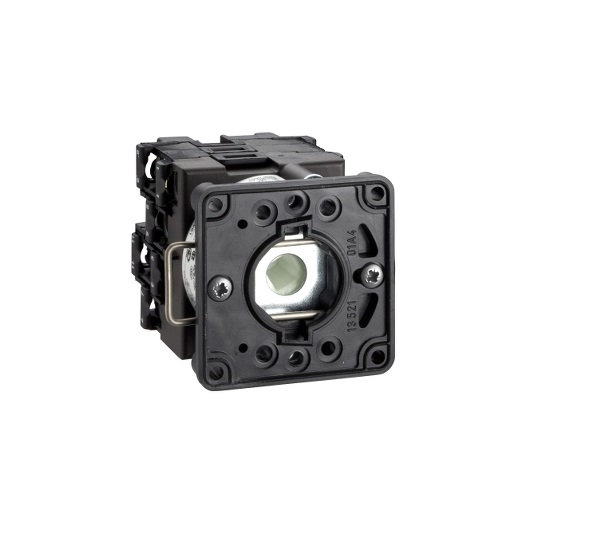

Commutatore 1 Polo 45° 12 A Per Ø22 Mm – SCHNEIDER K1C003N

Presentazione

Gamma prodotto

Harmony K

Tipo prodotto

Corpo interruttore camma

nome componente

K1

Corrente termica convenzionale in aria [Ith]

12 A

composizione assemblaggio

Blocchi di contatto + piastra di fissaggio

funzione interruttore a camme

Commutatore passo-passo

posizione spento

Senza posizione off

Numero di poli

1P

posizioni di commutazione

Destra: 0° – 45° – 90°

Installazione

Lato anteriore

Tipologia fissaggio

Foro Ø 22 mm

Materiale testa

Plastica

Caratteristiche tecniche

numero di passi

3

angolo di commutazione

45 °

Tensione nominale di isolamento [Ui]

690 V (grado di inquinamento 3) conforme a IEC 60947-1

Corrente termica convenzionale in cassetta [Ithe]

10 A

potenza di impiego nominale in W

10500 W AC-21, 500 – 660 V 3 fasi conforme a IEC 947-3

1100 W AC-3, 230 V 3 fasi conforme a IEC 947-3

1500 W AC-23A, 230 V 3 fasi conforme a IEC 947-3

1500 W AC-3, 400 V 1 fase conforme a IEC 947-3

1500 W AC-3, 400 V 3 fasi conforme a IEC 947-3

1500 W AC-3, 500 V 3 fasi conforme a IEC 947-3

1500 W AC-3, 690 V 3 fasi conforme a IEC 947-3

2200 W AC-23A, 400 V 3 fasi conforme a IEC 947-3

2200 W AC-23A, 500 V 3 fasi conforme a IEC 947-3

2200 W AC-23A, 690 V 3 fasi conforme a IEC 947-3

4800 W AC-21, 230 V 3 fasi conforme a IEC 947-3

600 W AC-3, 230 V 1 fase conforme a IEC 947-3

8300 W AC-21, 400 V 3 fasi conforme a IEC 947-3

Corrente di esercizio nominale CA [Ie]

1,8 A a 690 V AC-3 3 fasi conforme a IEC 947-3

2,8 A a 500 V AC-3 3 fasi conforme a IEC 947-3

2,8 A a 690 V AC-23A 3 fasi conforme a IEC 947-3

3,3 A a 400 V AC-3 3 fasi conforme a IEC 947-3

3,8 A a 500 V AC-23A 3 fasi conforme a IEC 947-3

4,6 A a 230 V AC-3 3 fasi conforme a IEC 947-3

4,8 A a 400 V AC-23A 3 fasi conforme a IEC 947-3

5,6 A a 230 V AC-23A 3 fasi conforme a IEC 947-3

1 A a 500 V AC-15 conforme a IEC 947-5-1

2 A a 400 V AC-15 conforme a IEC 947-5-1

3 A a 230 V AC-15 conforme a IEC 947-5-1

durata elettrica

1000000 cicli AC-15

1000000 cicli AC-21

500000 cicli AC-23

500000 cicli AC-3

Maximum operating rate

2,5 cicli/m AC-21

2,5 cicli/m AC-23

2,5 cicli/m AC-3

8,333 cicli/m AC-15

corrente di cortocircuito

10000 A

protezione contro i cortocircuiti

16 A cartuccia fusibile, tipo gG

Tensione nominale di tenuta ad impulso [Uimp]

4 kV nella funzione di isolamento

6 kV conforme a IEC 947-1

Funzionamento dei contatti

Ad apertura lenta

Apertura positiva

Con

collegamento elettrico

Morsetti a vite prigioniera flessibile, capacità di serraggio: 2 x 1,5 mm²

Morsetti a vite prigioniera solido, capacità di serraggio: 1 x 2,5 mm²

Durata meccanica

1000000 cicli

peso prodotto

0,105 kg

Ambiente

Norme

EN/IEC 60947-3 per Circuito di potenza

CEI EN 60947-5-1 per circuito di controllo

CENELEC EN 50013

certificazioni prodotto

CSA 240 V 1 hp 1 fase

CSA 240 V 3 hp 3 fasi 2 -poli

UL 240 V 1 hp 3 fasi

UL 240 V 0,33 hp 1 fase 2 -poli

Trattamento di protezione

TC

Temperatura ambiente

-2555 °C

Temperatura di stoccaggio

-4070 °C

Resistenza agli shock

30 gn conforme a IEC 68-2-27

resistenza alle vibrazioni

5 gn (f = 10150 Hz) conforme a IEC 68-2-6
