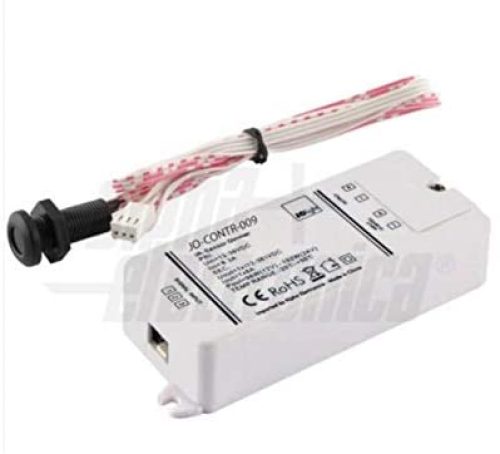

Interruttore On-Off con sensore di prossimità per armadi, 12/24/36Vdc, 8A – ALPHA ELETTRONICA JO-CONTR-009

Caratteristiche

Interruttore con sensore infrarosso IR attraverso il quale è possibile controllare l’accensione automatica di nastri led, lampade e faretti funzionanti a tensione costante(12, 24 oppure 36Vdc).

Funzionamento:

Il controller spegne l’uscita quando rileva la presenza di oggetti riflettenti i raggi infrarossi di fronte al sensore IR stesso. Il dispositivo può essere utilizzato come controller per luce di cortesia in armadi e altri mobili con ante.

Se montato internamente a un mobile: aprendo l’anta l’uscita si accende, chiudendo l’anta l’uscita si spegne

Sensore

Distanza di lavoro: max 6cm circa

Angolo di lavoro: 15°

Foro di montaggio sensore: 10mm

Sensibilità: non modificabile

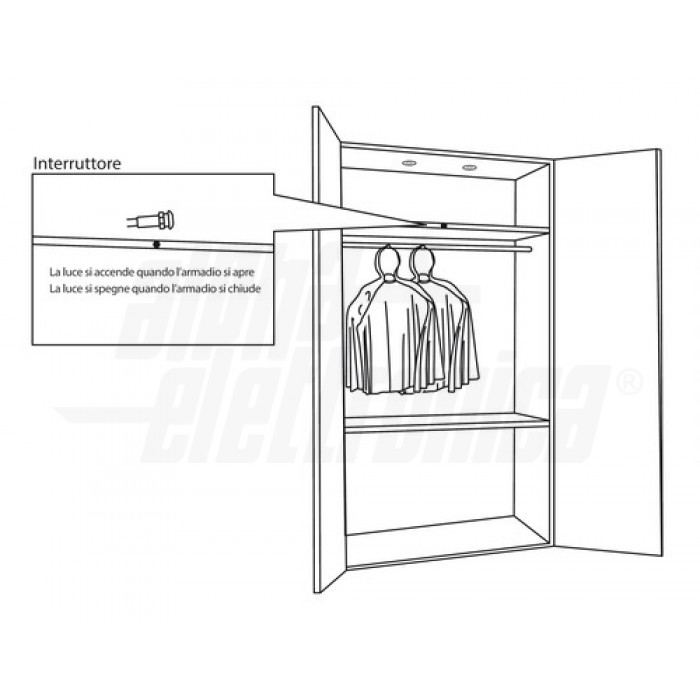

Esempio d’installazione

Anta dell’armadio chiusa -> luce spenta;

Anta dell’armadio aperta -> luce accesa;

Note

Il sensore NON è in grado di lavorare attraverso una superficie in vetro, plastica o plexiglass.

Non allungare o modificare il cavo del sensore. Ogni modifica al cablaggio del sensore invalida la garanzia.

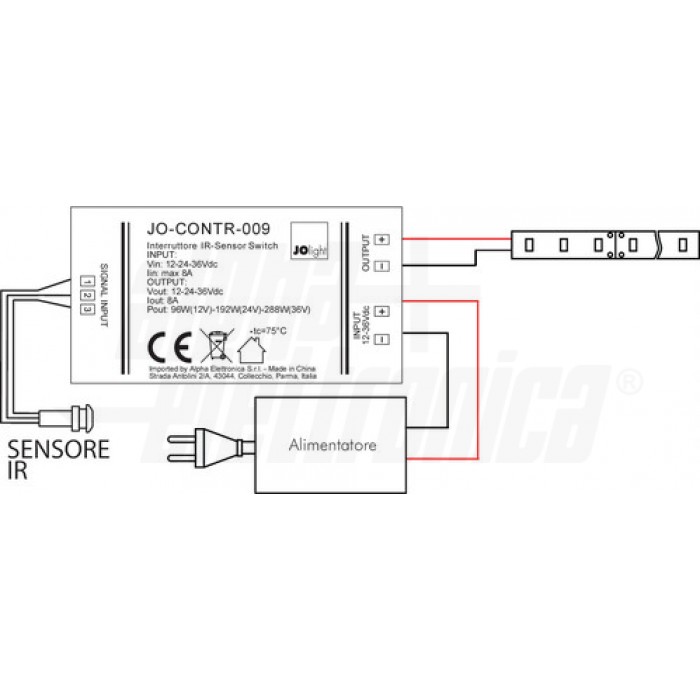

L’alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente.

Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).
