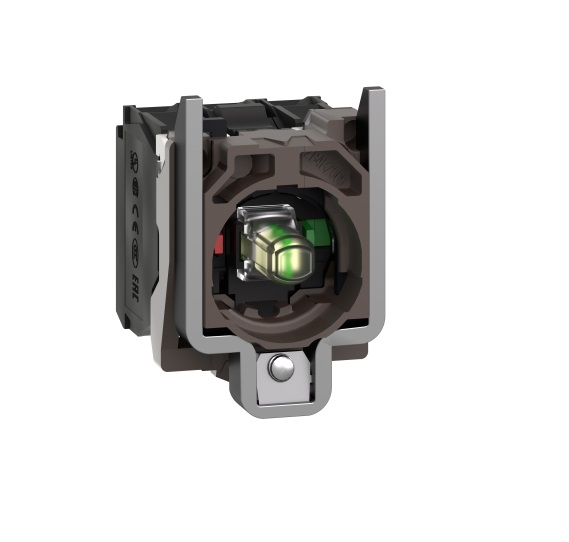

Corpo Per Pulsante Luminoso Ø22 Led Universale 1No+1Nc -24Vac/Dc – SCHNEIDER ZB4BW0B15

Presentazione

Gamma prodotto

Harmony XB4

Tipo prodotto

Assemblaggio completo corpo/contatto e blocco luci

Nome dispositivo

ZB4

materiale base di fissaggio

Zamak

vendita quantità indivisibile

1

Tipo di testa

Standard

Composizione e tipologia contatti

1 NO + 1 NC

Funzionamento dei contatti

Ad apertura lenta

Connessioni – morsetti

Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1

Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a IEC 60947-1

Sorgente luminosa

Universal LED

Attacco lampada

LED

Alimentazione elemento luminoso

Diretto

Colore sorgente luminosa

Bianco

Tensione alimentazione nominale [Us]

24 V CA/CC a 50/60 Hz

Caratteristiche tecniche

Larghezza totale CAD

30 mm

Altezza totale CAD

47 mm

Descrizione morsetti ISO n°1

(11-12)NC

peso prodotto

0,074 kg

uso contatti

Standard

Apertura positiva

Con conforme a IEC 60947-5-1 appendice K

corsa di funzionamento

1,5 mm (NC con modifica dello stato elettrico)

2,6 mm (NO con modifica dello stato elettrico)

4,3 mm (corsa totale)

forza di funzionamento

2 N NC con modifica dello stato elettrico

2,3 N NO con modifica dello stato elettrico

Coppia di funzionamento

0,05 Nm NO con modifica dello stato elettrico

Durata meccanica

5000000 cicli

Coppia di serraggio

0,81,2 Nm conforme a IEC 60947-1

Forma della testa (vite)

Testa a croce compatibile con Philips no 1 cacciavite

Testa a croce compatibile con pozidriv No 1 cacciavite

Scanalato compatibile con piatto Ø 4 mm cacciavite

Scanalato compatibile con piatto Ø 5,5 mm cacciavite

Materiale contatti

Lega d’argento (Ag/Ni)
