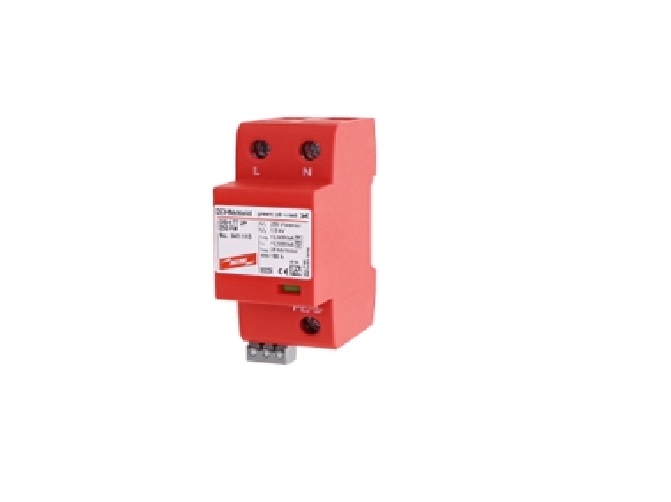

Dehnschield Scaricatore Combinato per reti monofase TT e TN con tensione nominale 230 V (circuito 1+1) – DEHN 941115

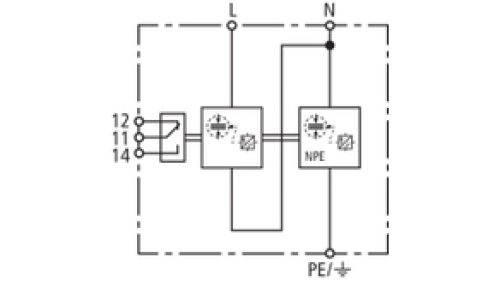

Scaricatore combinato per reti monofase TT e TN con tensione nominale 230 V (circuito 1+1), pronto per il cablaggio ed ottimizzato nell’applicazione; con contatto di telesegnalamento a scambio pulito.

Caratteristiche tecniche

SPD secondo CEI EN 61643-11 / …IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II

Efficacia di protezione coordinata energeticamente verso l’utenza finale ( 10 m) Tipo 1 + Tipo 2 + Tipo 3

Tensione nominale AC (UN ) 230 V (50 / 60 Hz)

Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)

Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 25 kA

Energia specifica [L+N-PE] (W/R ) 156,25 kJ/Ohm

Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 25 kA

Energia specifica [L-N]/[N-PE] (W/R ) 39,06 / 156,25 kJ/Ohm

Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (In ) 12,5 / 25 kA

Livello di protezione [L-N]/[N-PE] (UP )  1,5 /  1,5 kV

Capacità di estinzione corrente susseguente [L-N]/[N-PE] (Ifi ) 25 kAeff / 100 Aeff

Limitazione corrente susseguente/ selettività un fusibile da 35 A gG non interviene fino a 25 kAeff (pres.)

Tempo d’intervento (tA )  100 ns

Protezione max da sovraccorrente in rete 160 A gG

Tensione TOV [L-N] (UT)  Caratteristica 440 V / 120 min.  tenuta

Tensione TOV [N-PE] (UT)  Caratteristica 1200 V / 200 ms  tenuta

Temperatura d’esercizio (TU ) -40 °C … +80 °C

Indicazione di funzionamento/ guasto verde / rosso

Numero delle porte 1

Sezione di collegamento (L, N, PE, 9) (min. ) 1,5 mm2 rigido / flessbile

Sezione di collegamento (L, N, PE, 9) (max. ) 35 mm2 semirigido / 25 mm2 flessibile

Montaggio su guida profilata 35 mm secondo EN 60715

Materiale involucro termoplastica, colore rosso, UL 94 V-0

Luogo di montaggio all’interno

Grado di protezione IP 20

Dimensioni 2 unità, DIN 43880

Omologazioni KEMA, VDE

Contatti FM / forma contatto scambio pulito

Portata AC 250 V / 0,5 A

Portata DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A

Sezione di collegamento per contatti FM max. 1,5 mm2 rigido / flessibile

Dati tecnici aggiuntivi: ———————————

Livello di protezione [L-PE] (UP ) 2,0 kV
