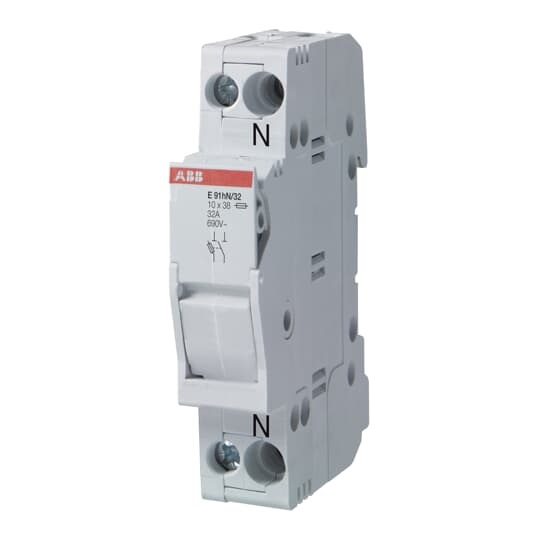

Sezionatore Portafusibile E91HN/32, 1P+N, 32A 10,3X38 – ABB M200913

Dati Tecnici

Tensione nominale (Ur):acc. To IEC 400 V

Tensione nominale di funzionamento:690 V AC

Tensione nominale di isolamento (Ui):1 kV

Frequenza nominale (f):50/60 Hz

Perdita di potenza:a Condizioni Operative Nominali per Polo 3 W

Numero di poli:2

Numero di poli protetti:1

Posizione dei terminali neutri:Right

Coppia di serraggio:0.8…1.2 N·m

Tipo di fusibile:gG and aM cylindrical fuse links

Lock Type:Padlockable

Tipo di montaggio:DIN rail

Tipo di guarnizione:Sealing Wire

Material of Conductor:Rame

Opzioni fornite:No

Cacciavite raccomandato:Pozidriv 2

Shock and Vibration Withstand acc. to IEC 61373:Category 1, Class B

Capacità di connessione:Stranded 1.510 mm²

Rigid 1.516 mm²

Taglia fusibile:10×38 mm

Operating Humidity (RHamb):max. 90% at +20 °C, 50% at max. +40 °C

Corrente nominale di funzionamento AC (Ie):32 A

Dati ambientali

Temperatura ambiente:In funzione -5…+40 °C

In magazzino -25…+70 °C

Grado di protezione:IP20

Massima altitudine d’esercizio permessa:2000 m

Resistenza alle vibrazioni secondo IEC 60068-2-6:2 to 13 Hz x= 1 mm peak

13 to 100 Hz y= 0.7 g peak

Resistenza agli urti secondo IEC 60068-2-27:15 g

11 ms

18 shocks

Dichiarazione RoHS:Secondo la Direttiva CE 2011/65/CE

Informazioni ambientali:fare riferimento alle Informazioni RoHS

Dimensioni

Larghezza in numero di intervalli modulari:1

Larghezza prodotto:0.018 m

Altezza prodotto:0.085 m

Profondità prodotto:0.064 m

Peso netto prodotto:0.070 kg

Dimensioni:1 modulo

Profondità integrata (t2):64 mm

Informazioni imballo

Unità imballo livello 1:box 6 pezzo (i)

Larghezza imballo livello 1:0.105 m

Altezza imballo livello 1:0.085 m

Profondità imballo livello 1:0.064 m

Peso lordo imballo livello 1:0.423 kg

EAN imballo livello 1:8012542009146

Unità imballo livello 2:box 6 pezzo (i)

Larghezza imballo livello 2:105 mm

Altezza imballo livello 2:85 mm

Profondità imballo livello 2:64 mm

Peso lordo imballo livello 2:423 g

EAN imballo livello 2:8012542009146

Ordinazione

Quantità minima di ordinazione:1 pezzo (i)

Codice tariffario doganale:85361010

Paese di origine:Romania (RO)
