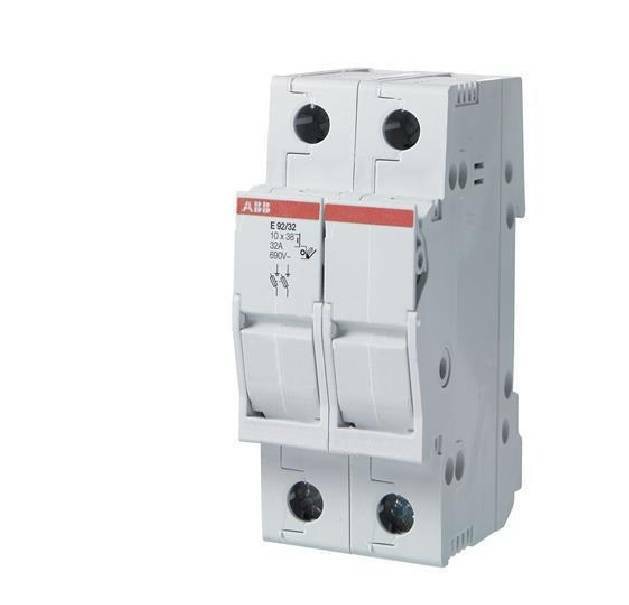

Sezionatore Interruttore di Manovra 2P 32A – ABB M200883

Dati tecnici

Norme di riferimento:IEC 60947-3

Tensione nominale (Ur):acc. To IEC 400 V

acc. To UL 690 V

Tensione nominale di funzionamento:AC-20B 690 V

|AC-22B 400 V

Tensione nominale di isolamento (Ui):1 kV

Frequenza nominale (f):50/60 Hz

Perdita di potenza:a Condizioni Operative Nominali per Polo 3 W

Numero di poli:2

Numero di poli protetti:2

Coppia di serraggio:2…2.5 N·m

Categoria di utilizzo:AC-20B

AC-22B

Lock Type:Padlockable when open

Tipo di montaggio:DIN rail

Tipo di guarnizione:Sealing Wire

Material of Conductor:Rame

Opzioni fornite:No

Cacciavite raccomandato:Pozidriv 2

Shock and Vibration Withstand acc. to IEC 61373:Category 1, Class B

Capacità di connessione:Rigid 2×5 mm²

Stranded 2×2-5 mm²

Taglia fusibile:10×38 mm

Operating Humidity (RHamb):max. 90% with temp. +20 °C

50% with max. temp. +40 °C

Corrente nominale di funzionamento AC (Ie):32 A

Dati ambientali

Temperatura ambiente:In funzione -5…+40 °C

In magazzino -25…+70 °C

Grado di protezione:IP20

Massima altitudine d’esercizio permessa:2000 m

Resistenza alle vibrazioni secondo IEC 60068-2-6:2 to 13 Hz x= 1 mm peak

13 to 100 Hz y= 0.7 g peak

Resistenza agli urti secondo IEC 60068-2-27:15g / 18 shocks / 13 ms

Dichiarazione RoHS:Secondo la Direttiva CE 2011/65/CE

Informazioni ambientali:fare riferimento alle Informazioni RoHS

Reparto tecnico UL/CSA

Sezioni dei cavi UL/CSA:Rigid 2×10 AWG

Stranded 2×14-10 AWG

Dimensioni

Larghezza in numero di intervalli modulari:2

Larghezza prodotto:0.035 m

Altezza prodotto:0.085 m

Profondità prodotto:0.064 m

Peso netto prodotto:0.247 kg

Dimensioni:1 modulo

Profondità integrata (t2):64 mm
