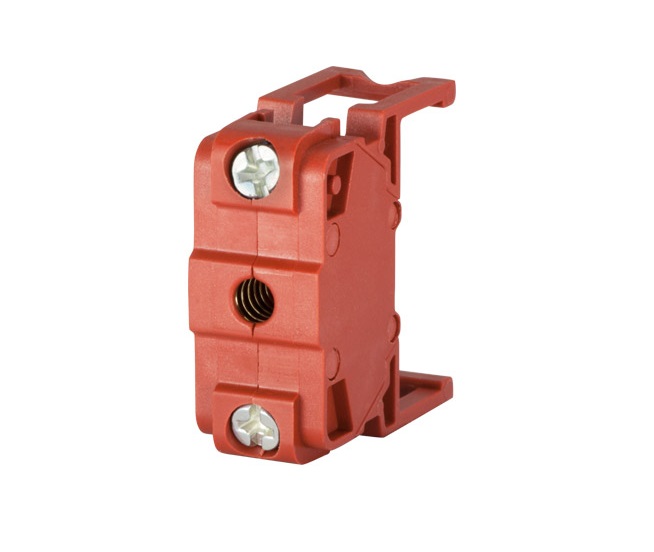

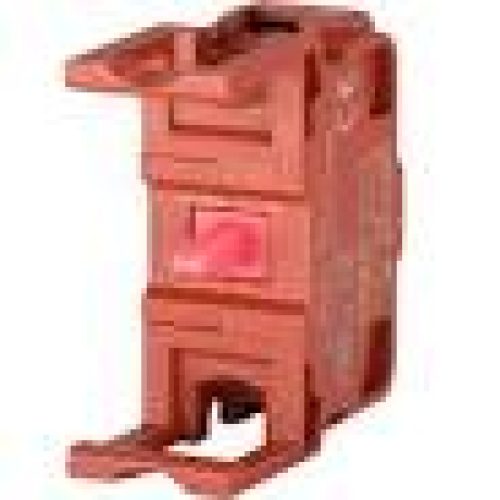

Comando e Segnalazione SM2 Ø 22 – ELFIN 020E01

Omologazioni CE, UL, CSA, EAC

Conformità alle norme IEC-EN60947-1, IEC-EN60947-5-1, UL508, CSA C22-2

Conformità alle norme UNI CEI EN 45545-2, CEI EN 61373

Temperature di esercizio -40° ÷ +70°C

Grado di protezione IP20 (IEC-EN60529)

Durata meccanica 5.000.000 Operazioni

Resistenza agli urti 30g durata=18ms (EN-IEC 60068-2-27)

Resistenza agli urti 50g durata=11ms (EN-IEC 60068-2-27)

Resistenza alle vibrazioni 5g f= 2…500Hz (EN-IEC 60068-2-6)

Grado di inquinamento per l’installazione 3

Materiale della custodia PA Poliammide

Vite terminale Coppia di serraggio 0.8÷1 Nm (IEC-EN60947-1)

Forma della testa della vite del terminale Combinato: croce Phillips2 o piatto scanalato D.5mm max

Materiale vite terminale Acciaio zincato

Collegamenti a vite terminali min 1×0.5mm2 (20AWG) – max 2×2.5mm2 (14AWG)

Capicorda Forcella tipo ‘a molla’ per vite M3.5 / L=6.4mm

Materiale di contatto Ag 1000/1000

Movimento del contatto Contatto ad azione lenta

Contatti Autopulente a tamponi striscianti

Corsa operativa del contatto NC 1,0 mm NC cambia lo stato – 5 mm in totale

Contatto NCR (apertura ritardata) corsa operativa 2,5 mm NCR cambia lo stato – 5 mm in totale

Contatti NC (tutte le versioni) Funzione di apertura positiva (IEC-EN60947-5-1 ann.K)

Contatti NC Corsa minima di apertura positiva: 1mm

Contatti NCR Corsa minima di apertura positiva: 1,9 mm

Contatti NC (tutte le versioni) Forza minima per apertura positiva: 1,5N

Contatti NC (tutte le versioni) Corsa totale compreso extracorsa: 5mm

Forza operativa (tutte le versioni) 2N

Tensione nominale di isolamento Ui 690V – Uimp 4KV (IEC-EN60947-1)

Corrente termica nominale Ith 10A (IEC-EN60947-1)

Corrente di cortocircuito condizionale nominale 1000 A (IEC-EN60947-1)

Dispositivo di protezione contro i cortocircuiti fusibile a cartuccia 10A gG 10x38mm (IEC-EN60947-5-1)

Classificazioni elettriche AC15-DC13 (IEC-EN60947-5-1) – A600-P300 (UL 508)

Affidabilità elettrica <10exp(-8)5mA in ambiente pulito IEC-EN60
