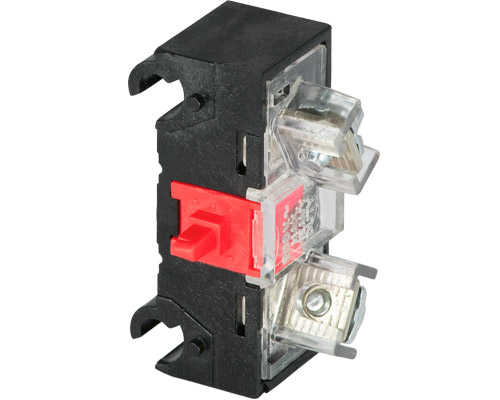

Elemento di contatto N.C. – ELFIN 030FC

Omologazioni CE, UL, CSA

Conformità alle norme IEC-EN60947-1, IEC-EN60947-5-1, UL508, CSA C22-2

Temperature di esercizio -25° ÷ +65°C

Grado di protezione IP20 (IEC-EN60529) con protezione 030PFA-PFC-PF1

Durata meccanica 5.000.000 di manovre

Materiale custodia PC Policarbonato

Morsetto a vite Coppia di serraggio 0.8÷1 Nm (IEC-EN60947-1)

Terminale a forma di testa della vite Combinato:croce Phillips2 o asolato piatto D.5mm max

Materiale vite terminale Acciaio zincato

Terminali a vite min 1×0.5mm2 (20AWG) – max 2×2.5mm2 (14AWG)

Capicorda Tipo a forcella ‘a molla’ per vite M3.5 / L=6.4mm

Materiale dei contatti Ag 1000/1000

Movimento di contatto Contatto ad azione lenta

Contatti Autopulente tramite tamponi striscianti

Contatti NC (tutte le versioni) Funzione apertura positiva (IEC-EN60947-5-1 ann.K)

Tensione nominale di isolamento Ui 690V – Uimp 4KV (IEC-EN60947-1)

Corrente termica nominale Ith 10A (IEC-EN60947-1)

Categoria di sovratensione Classe II (IEC-EN61140)

Dispositivo di protezione da cortocircuito fusibile cartuccia 10A gG 10x38mm (IEC-EN60947-5-1)

Classificazioni elettriche AC15-DC13 (IEC-EN60947-5-1) – A600-P300 (UL 508)

Prestazioni CA CA 24 V-10 A, 120 V-6 A, 240 V-3 A, 600 V-1,2 A

Prestazioni CC CC 24 V-5 A, 120 V-1,1 A, 240 V-0,55 A

Periodo di garanzia 18 mesi
