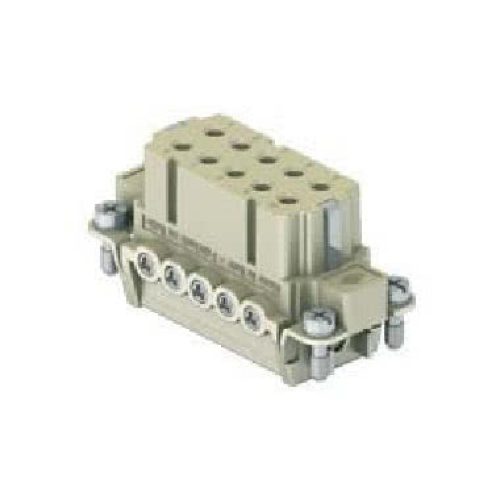

Frutto Presa 10 Poli – ILME CDAF 10

Tipo prodotto Frutto

Serie CDA

Tipo connessione connessione con morsetto a vite

Genere femmina

N. poli 10 poli +

Grandezza grandezza ‘49.16’

Specifica con piastrina

Dati tecnici

Corrente 16 A

Tensione 250 V

Tensione nominale di tenuta ad impulso 4 kV

Grado inquinamento 3

Tensione nominale secondo UL/CSA 600 V

Sezione conduttore 0,75 mm² – 4,00 mm²

Sezione AWG 18 – 12

Tipo contatto torniti argentati

Grado di protezione IP IP20 senza custodia, IP65/IP66 in custodia

Ulteriori dettagli tecnici

Caratteristiche secondo EN 61984 16A 250V 4kV 3; 16A 230/400V 4kV 2

Cicli d’accoppiamento = 500

Resistenza d’isolamento = 10 GO

Resistenza di contatto = 1 mO

Peso 44,00 g

Temperature di esercizio (min, max) -40 °C … +125 °C

Lunghezza di spelatura conduttori 7 mm

Grado autoestinguenza UL 94 V-0

Coppia di serraggio vite contatti principali M3: 0,5 Nm; 4,4 lb.in (Ph0 o 0,6 x 3,5 mm)

Coppia di serraggio vite di terra M3,5: 0,8 Nm; 7,1 lb.in (Ph1 o 0,8 x 5,5 mm)
