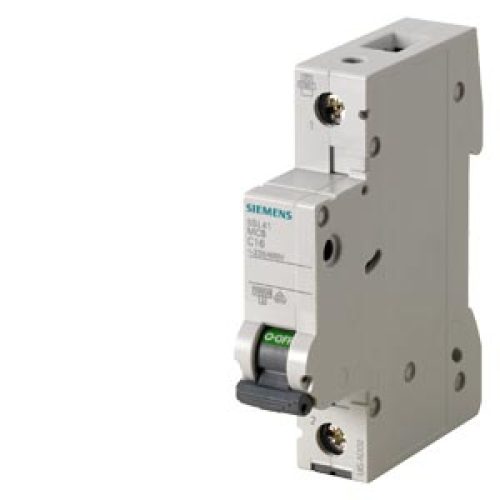

Interruttore Magnetotermico 230/400 V 10 kA, a 1 Polo, C, 10A – SIEMENS 5SL41107

Dati tecnici

Interruttore magnetotermico 230/400 V 10 kA, a 1 polo, C, 10A

Versione

marca del prodotto SENTRON

denominazione del prodotto Interruttore magnetotermico

Dati tecnici generali

numero di poli 1

classe della caratteristica di sgancio C

durata di vita meccanica (cicli di manovra) / tip. 10 000

categoria di sovratensione III

grado di inquinamento 2

Tensione

tipo di tensione / della tensione di impiego AC

tensione di isolamento (Ui)

per funzionamento monofase / con AC / valore nominale 250 V

per funzionamento multifase / con AC / valore nominale 440 V

Tensione di alimentazione

tensione di alimentazione / con AC / valore nominale 400 V

tensione di impiego

per funzionamento multifase / con AC / max. 440 V

con DC / valore nominale / max. 72 V

Classe di protezione

grado di protezione IP IP20, con conduttori collegati

Capacità di commutazione

potere di interruzione corrente

secondo EN 60898 / valore nominale 10 kA

secondo IEC 60947-2 / valore nominale 10 kA

classe di limitazione dell’energia 3

Dissipazione

potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo 0,9 W

Elettricità

corrente di impiego

a 30 °C / valore nominale 10 A

a 40 °C / valore nominale 9,24 A

a 45 °C / valore nominale 8,8 A

a 55 °C / valore nominale 7,96 A

con AC / valore nominale 10 A

idoneità all’impiego Edilizia residenziale / Infrastruttura

Dettagli

parte integrante del prodotto / conduttore di neutro sezionabile No

dotazione del prodotto / protezione contro i contatti accidentali Si

caratteristica del prodotto

senza alogeni Si

piombabile Si

assenza di silicone Si

ampliamento del prodotto / montabile a incasso / dispositivi addizionali Si

Connessioni

sezione di conduttore collegabile / filo rigido

min. 0,75 mm²

max. 25 mm²

sezione di conduttore collegabile / multifilare

min. 0,75 mm²

max. 25 mm²

sezione di conduttore collegabile / filo flessibile / con lavorazione dell’estremità del conduttore

min. 0,75 mm²

max. 25 mm²

coppia di serraggio / con morsetti a vite

min. 2,5 N·m

max. 3 N·m

Progettazione meccanica

altezza 90 mm

larghezza 18 mm

profondità 76 mm

profondità di incasso 70 mm

numero delle unità modulari di larghezza 1

posizione di montaggio a piacere

peso netto 150 g

Condizioni ambientali

temperatura ambiente / durante l’esercizio

min. -25 °C

max. 55 °C

temperatura ambiente / durante l’immagazzinaggio

min. -40 °C

max. 75 °C

Certificati

codice di riferimento

secondo EN 61346-2 F

secondo IEC 81346-2:2009 F
