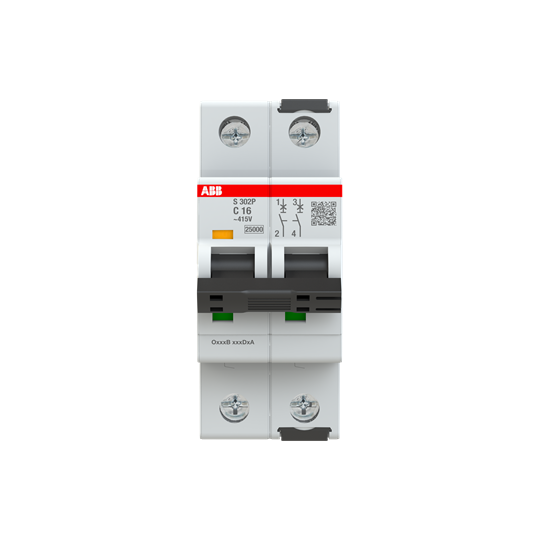

Interruttore Automatico Miniaturizzato S302P-C16 – 2P – C – 16 A – ABB S302PC16

Dati tecnici

Norme di riferimento:CSA 22.2 N. 235

IEC/EN 60898-1

IEC/EN 60947-2

UL 1077

Caratteristica di intervento:C

Tensione nominale di funzionamento:secondo IEC 60898-1 415 V AC

secondo IEC 60898-1 415 V

secondo IEC 60947-2 415 V AC

Tensione di funzionamento:Massimo (Incl. Tolleranza) 457 V AC

Massimo 457 V AC

Minimo 12 V AC

Minimo 12 V DC

Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 500 V

Tensione di tenuta ad impulso (Uimp):6kV

Tensione prova dielettrica:50/60 Hz, 1 minuto: 2 kV

Tipo di tensione d’ingresso:CA/CC

Corrente nominale (In):16A

Potere nominale di cortocircuito:(CA) 25 kA

(400 V) 25 kA

Potere di cortocircuito estremo nominale (Icu):(415 V CA) 25 kA

(440 V CA) 15 kA

(400 V) 25 kA

Frequenza nominale (f):50/60 Hz

Perdita di potenza:3.4 W

a Condizioni Operative Nominali per Polo 1.7 W

Collegamento tensione di alimentazione:Arbitrario

Indicazione posizione contatto:Rosso ON / Verde OFF

Resistenza elettrica:20000 AC ciclo (i)

Resistenza meccanica:20000 ciclo (i)

Numero di poli protetti:2

Numero di poli:2

Categoria di sovratensione:IV

Coppia di serraggio:2,8 Nm

Tipo di morsetto a vite:Terminale di sollevamento a cilindro bidirezionale a prova di errore

Siglatura attuatore:I/O

Materiale attuatore:Gruppo di isolamento II, nero, sigillabile

Materiale involucro:Gruppo di isolamento I, RAL 7035

Montaggio su barra DIN:TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715

TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715

Posizione di montaggio:Qualunque

Cacciavite raccomandato:Pozidrive 2

Accessori disponibili:Sì

Capacità di connessione:Sbarra 10 / 10 mm²

Flessibile con puntale 0,75 … 25 mm²

Flessibile 0,75 … 25 mm²

Flessibile 0,75 … 25 mm²

Rigido 0,75 … 35 mm²

A trefoli 0,75 … 35 mm²

Dimensioni installazione:secondo DIN 43880 1

Lunghezza di spelatura cavo:14 mm

Tipo di morsetto:Terminali a vite
