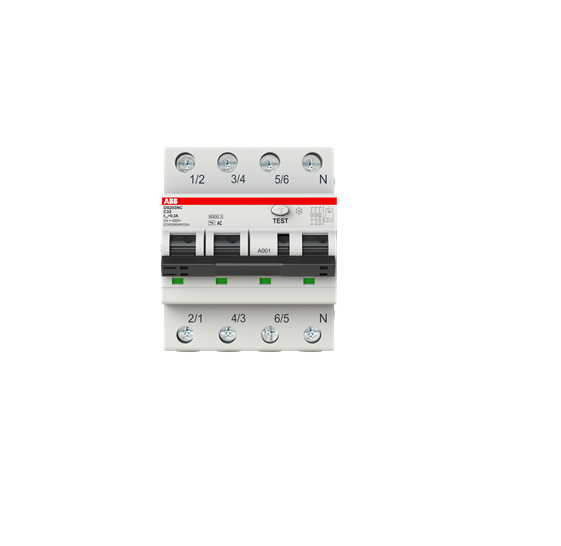

Interruttore Differenziale Magnetotermico Ds203Nc 6 Ka 3P+N Acc32 300Ma – ABB DS3NC32AC300

Dati tecnici

Norme di riferimento:

IEC 61009-1

IEC 61009-2-1

EN 61009-1

EN 61009-2-1

Caratteristica di intervento:

C

Tipo di corrente residua:

Type AC

Tensione nominale di funzionamento:

secondo IEC 60898-1 415 V

Tensione nominale di isolamento (Ui):

secondo IEC/EN 60664-1 500 V

Tensione di tenuta ad impulso (Uimp):

4 kV

Tipo di tensione d’ingresso:

AC

Corrente nominale (In):

32 A

Corrente residua nominale:

300 mA

Potere nominale di cortocircuito:

6 kA

Potere di cortocircuito estremo nominale (Icu):

10 kA

Corrente nominale di cortocircuito condizionale (Inc):

10 kA

Potere d’esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics):

6 kA

Maximum Surge Current:

0.25 kA

Frequenza nominale (f):

50  60 Hz

Perdita di potenza:

15.1 W

Collegamento tensione di alimentazione:

Arbitrario

Classe limitazione energia:

3

Resistenza elettrica:

10000 ciclo (i)

Resistenza meccanica:

20000 ciclo (i)

Numero di poli protetti:

3

Numero di poli:

4

Caratteristica operativa:

Istantaneo

Categoria di sovratensione:

III

Posizione dei terminali neutri:

Right

Tipo di sezionatore di terra:

Undelayed

Opzioni fornite:

None

Accessories Available:

Sì

Capacità di connessione:

Busbar 10 mm²

Rigid 25 … 25 mm²

Flessibile 25 … 25 mm²

Sezione nominale:

1 – Solid-Core 25  25 mm²

4 – Multi-Wired 1  25 mm²

Material Compliance

Informazioni RoHS:

9AKK106713A5597

Dichiarazione RoHS:

Secondo la Direttiva CE 2011/65/CE

Data RoHS:

20150415

REACH Declaration:

9AKK108467A9482

REACH Information:

True – contains substances > 0.1 mass percentage

REACH Date:

20240429

Conflict Minerals Reporting Template (CMRT):

9AKK108468A3363

Dati ambientali

Temperatura ambiente:

In funzione -25  55 °C

Grado di protezione:

IP2X

Grado di inquinamento:

2

Informazioni ambientali:

fare riferimento alle Informazioni RoHS

Dimensioni

Larghezza in numero di intervalli modulari:

4

Larghezza prodotto:

0.071 m

Altezza prodotto:

0.085 m

Profondità prodotto:

0.069 m

Peso netto prodotto:

0.480 kg

Profondità integrata (t2):

69 mm
