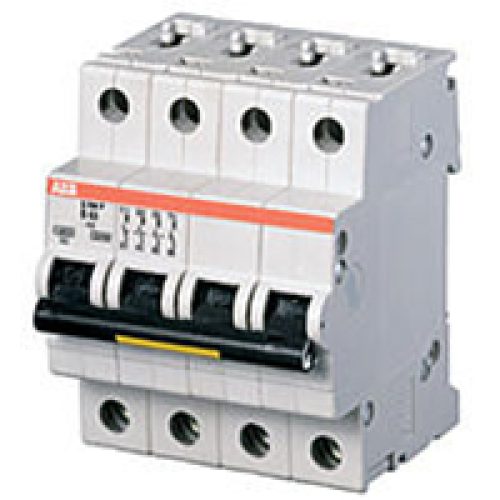

Interruttore Magnetotermico 40A 4P 6ka 4 Moduli Curva C S204 C40 – ABB S529259
90,92€
Prenota il prodotto e sarai informato via email non appena tornerà disponibile.
Descrizione
Dati tecnici
Norme di riferimento:IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
Caratteristica di intervento:C
Tensione nominale di funzionamento:secondo IEC 60898-1 400 V AC
secondo IEC 60947-2 440 V AC
Tensione di funzionamento:Massimo (Incl. Tolleranza) 440 V AC
Minimo 12 V AC
Minimo 12 V DC
Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 440 V
Tensione di tenuta ad impulso (Uimp):4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tensione prova dielettrica:50/60 Hz, 1 min: 2 kV
Tipo di tensione d’ingresso:AC/DC
Corrente nominale (In):40 A
Potere nominale di cortocircuito (Icn):(AC) 6 kA
(DC) 6 kA
(400 V AC) 6 kA
Potere di cortocircuito estremo nominale (Icu):(230 V AC) 20 kA
(400 V AC) 10 kA
(440 V AC) 10 kA
Corrente nominale di cortocircuito condizionale (Inc):(230 V) 20 kA
(400 V) 20 kA
Potere di cortocircuito di servizio nominale (Ics):(230 V AC) 15 kA
(400 V AC) 7.5 kA
(440 V AC) 7.5 kA
Frequenza (f):50 Hz
Frequenza nominale (f):50 / 60 Hz
Perdita di potenza:19.2 W
a Condizioni Operative Nominali per Polo 4.8 W
Collegamento tensione di alimentazione:Arbitrario
Indicazione posizione contatto:Rosso ON / Verde OFF
Classe limitazione energia:3
Resistenza elettrica:10000 AC ciclo (i)
Resistenza meccanica (Nendu):20000 ciclo (i)
Numero di poli:4
Numero di poli protetti:4
Categoria di sovratensione:III
Gamma prodotto:S200
Coppia di serraggio:2.8 N·m
Tipo di montaggio:DIN-Rail
Tipo di morsetto a vite:Failsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatore:I / O
Materiale attuatore:Insulation Group II, Black, Sealable
Materiale involucro:Classe di isolamento II, RAL 7035
Montaggio su barra DIN:TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggio:Qualsiasi
Cacciavite raccomandato:Pozidriv 2
Accessories Available:Sì
Capacità di connessione:Busbar 10 / 10 mm²
Flexible with Ferrule 0.75 … 25 mm²
Flessibile 0.75 … 25 mm²
Rigid 0.75 … 35 mm²
Stranded 0.75 … 35 mm²
Dimensioni installazione:secondo DIN 43880 1
Lunghezza di spelatura cavo:12.5 mm
Tipo di morsetto:Screw Terminals
Dati ambientali
Temperatura ambiente:In funzione -25 … +55 °C
In magazzino -40 … +70 °C
Temperatura di riferimento aria ambiente:30 °C
Grado di protezione:IP20
Enclosure with Cover IP40
Grado di inquinamento:3
Condizioni ambientali:28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistenza alle vibrazioni secondo IEC 60068-2-6:5g, 20 cicli a 5 … 150 … 5 Hz con carico 0.8 In
Resistenza agli urti secondo IEC 60068-2-27:25g / 2 shocks / 13 ms
Dichiarazione RoHS:Secondo la Direttiva CE 2011/65/CE
Informazioni ambientali:2CDK400030D0201
Informazioni aggiuntive
| Condition | New |
|---|
| MARCHIO | |
|---|---|
| BARCODE | 4016779529259 |
| ASIN | B001Z3S3P0 |
| GRADO DI INQUINAMENTO | 3 |
| NUMERO MODULI DIN | 4 |
| GRADO DI PROTEZIONE (IP) | IP20 |
| NUMERO DI POLI PROTETTI | 4 |
| CONDUTTORE NEUTRO A CONNESSIONE | No |
| SEZIONE CONDUTTORE COLLEGABILE UNIFILARE | 0;35 |
| SEZIONE CONDUTTORE COLLEGABILE MULTIFILARE | 0;25 |
| TEMPERATURA AMBIENTE DURANTE IL FUNZIONAMENTO | -25;55 |
| DISPOSITIVI SUPPLEMENTARI POSSIBILI | Sì |
| NUMERO DI POLI (TOTALE) | 4 |
| POTERE DI INTERRUZIONE NOMINALE ICN SECONDO EN 60898 A 400 V | 6 |
| POTERE DI INTERRUZIONE NOMINALE ICN SECONDO EN 60898 A 230 V | 6 |
| POTERE DI INTERRUZIONE NOMINALE ICU SECONDO IEC 60947-2 A 230 V | 20 |
| PROFONDITà DI INCASSO | 69 |
| TIPO DI TENSIONE DI ALIMENTAZIONE | AC/DC |
| POTERE DI INTERRUZIONE NOMINALE ICU SECONDO IEC 60947-2 A 400 V | 20 |
| RESISTENZA DI TENSIONE AD IMPULSO NOMINALE UIMP | 4 |
| CORRENTE NOMINALE | 40 |
| TENSIONE NOMINALE | 400 |
| FREQUENZA | 50;60 |
| CARATTERISTICA DI INTERVENTO | C |
| TENSIONE DI ISOLAMENTO NOMINALE UI | 440 |
| CLASSE DI LIMITAZIONE ENERGETICA | 3 |
| CATEGORIA DI SOVRATENSIONE | 3 |
