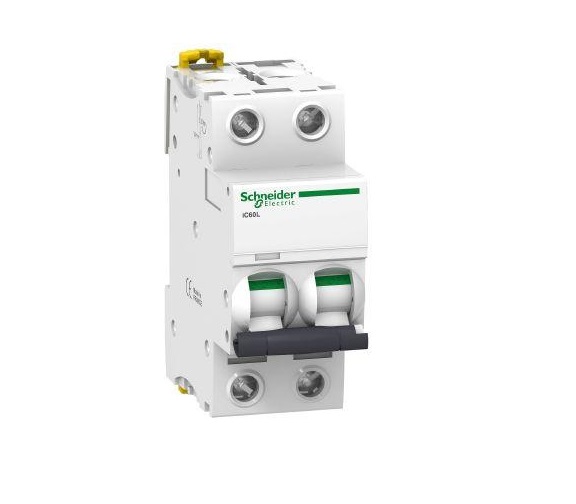

Interruttore Magnetotermico Ic60L 2P C 16A 15000A – SCHNEIDER A9F94216

Presentazione

Applicazione

Distribuzione

Gamma

Acti9

Nome prodotto

Acti9 iC60

Tipo prodotto

Interruttore modulare

Nome dispositivo

iC60L

Numero di poli

2P

numero di poli protetti

2

Corrente nominale [In]

16 A

Tipo di rete

DC

CA

Tecnologia sganciatore

Magnetotermico

codice curva

C

Potere di interruzione

15000 A Icn conforme a CEI EN 60898-1 a 400 V CA 50/60 Hz

50 kA Icu conforme a EN/IEC 60947-2 a 220…240 V CA 50/60 Hz

70 kA Icu conforme a EN/IEC 60947-2 a 12…60 V CA 50/60 Hz

70 kA Icu conforme a EN/IEC 60947-2 a 100…133 V CA 50/60 Hz

20 kA Icu conforme a EN/IEC 60947-2 a <= 125 V DC

20 kA Icu conforme a EN/IEC 60947-2 a 440 V CA 50/60 Hz

25 kA Icu conforme a EN/IEC 60947-2 a 380…415 V CA 50/60 Hz

Categoria di utilizzazione

Categoria A conforme a EN 60947-2

Categoria A conforme a IEC 60947-2

Attitudine al sezionamento

Si conforme a EN 60898-1

Si conforme a EN 60947-2

Si conforme a IEC 60898-1

Si conforme a IEC 60947-2

Norme di riferimento

IEC 60947-2

IEC 60898-1

EN 60947-2

EN 60898-1

Caratteristiche tecniche

Frequenza di rete

50/60 Hz

Soglia di sgancio magnetico

8 x In +/- 20%

Potere di interruzione nominale di servizio [Ics]

12,5 kA 50 % conforme a EN 60947-2 – 380…415 V CA 50/60 Hz

10 kA 50 % conforme a EN 60947-2 – 440 V CA 50/60 Hz

12,5 kA 50 % conforme a IEC 60947-2 – 380…415 V CA 50/60 Hz

10 kA 50 % conforme a IEC 60947-2 – 440 V CA 50/60 Hz

25 kA 50 % conforme a EN 60947-2 – 220…240 V CA 50/60 Hz

25 kA 50 % conforme a IEC 60947-2 – 220…240 V CA 50/60 Hz

35 kA 50 % conforme a EN 60947-2 – 12…133 V CA 50/60 Hz

35 kA 50 % conforme a IEC 60947-2 – 12…133 V CA 50/60 Hz

7500 A 50 % conforme a EN 60898-1 – 400 V CA 50/60 Hz

7500 A 50 % conforme a IEC 60898-1 – 400 V CA 50/60 Hz

20 kA 100 % conforme a EN 60947-2 – 72…125 V DC

20 kA 100 % conforme a IEC 60947-2 – 72…125 V DC

classe di limitazione

3 conforme a EN 60898-1

3 conforme a IEC 60898-1

Tensione nominale di isolamento [Ui]

500 V CA 50/60 Hz conforme a EN 60947-2

500 V CA 50/60 Hz conforme a IEC 60947-2

Tensione nominale di tenuta ad impulso [Uimp]

6 kV conforme a EN 60947-2

6 kV conforme a IEC 60947-2

segnalazione posizione contatti

Si

Tipo di controllo

Leva

Segnalazione locale

Indicatore scatto

Installazione

Fisso

Installazione

Guida DIN

compatibilità pettini di distribuzione

Parte superiore o inferiore: SI

passo 9 mm

4

altezza

85 mm

larghezza

36 mm

profondità

78,5 mm

peso prodotto

0,25 kg

Colore

Bianco

Durata meccanica

20000 cicli

durata elettrica

10000 cicli

connessioni – morsetti

Morsetto singolo (parte superiore o inferiore) 125 mm² rigido

Morsetto singolo (parte superiore o inferiore) 116 mm² flessibile

lunghezza spelatura fili

14 mm for parte superiore o inferiore connection

coppia di serraggio

2 Nm parte superiore o inferiore

protezione differenziale

Blocco separato
