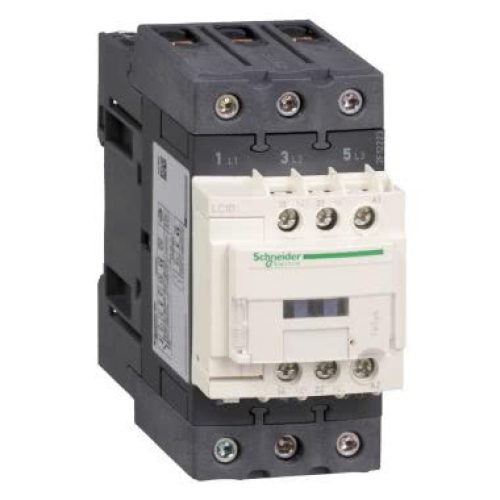

Contattore TeSys LC1D 3 poli AC3 440V 50 A 220 V AC – SCHNEIDER LC1D50AM7

Nome del prodotto: TeSys D

Tipo di prodotto o componente: contattore

Nome abbreviato: LC1D

Applicazione contattore: carico resistivo, comando motore

Categoria di utilizzazione: AC-4, AC-1, AC-3

Numero di poli: 3P

Composizione contatto polo: 3 NO

Tensione nominale di impiego [Ue]: <= 690 V CA 25…

Potenza motore in hp: 40 hp a 460/480 V CA 50/60 Hz per 3 fasi motori, 7,5 hp a 230/240 V CA 50/60 Hz per 1 fase motori, 15 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 15 hp a 230/240 V CA 50/60 Hz per 3 fasi motori, 3 hp a 115 V CA 50/60 Hz per 1 fase motori, 40 hp a 575/600 V CA 50/60 Hz per 3 fasi motori

Composizione contatto ausiliario: 1 NO + 1 NC

Categoria di sovratensione: III

Corrente termica convenzionale in aria aperta [Ith]: 10 A a <= 60 °C per circuito segnalazione, 80 A a <= 60 °C per circuito di potenza – potere di chiusura nominale Irms: 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 900 A a 440 V per circuito di potenza conforme a IEC 60947

Corrente nominale ammissibile di breve durata [Icw]: 140 A 100 ms circuito segnalazione, 84 A <= 40 °C 10 min circuito di potenza, 120 A 500 ms circuito segnalazione, 100 A 1 s circuito segnalazione, 208 A <= 40 °C 1 min circuito di potenza, 400 A <= 40 °C 10 s circuito di potenza, 810 A <= 40 °C 1 s circuito di potenza – calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 100 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 100 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza

Tensione nominale di isolamento [Ui]: 690 V per circuito di potenza conforme a IEC 60947-4-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 600 V per circuito segnalazione certificazioni UL, 690 V per circuito segnalazione conforme a IEC 60947-1
