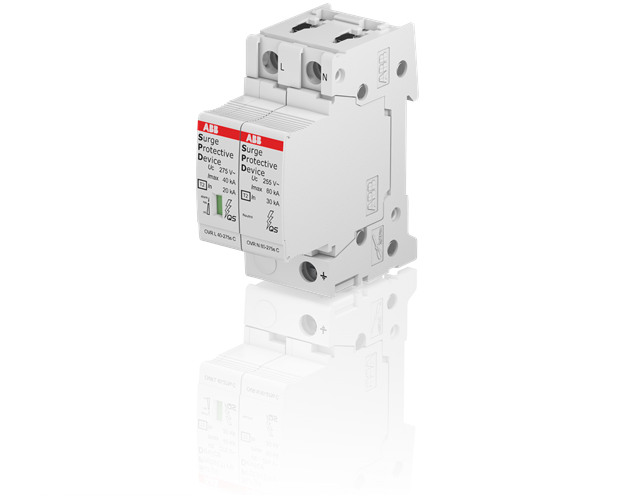

Limitatore di sovratensione Tipo 2 1P+N Imax 40kA Uc 275V TT-TNS – ABB OVR021N40275S

Dati tecnici

Norme di riferimento:IEC 61643-11 / EN 61643-11

Tipo di sistema di distribuzione di bassa tensione:TT

TN-S

Idoneo per:To protect the systems against the transient overvoltage (lightning)

Tensione nominale (Ur):230 V AC

Tensione AC nominale del sistema (Uo):230 / 400 V

Tensione nominale DC:350 V

Livello protezione tensione ( Up):1.4 kV

(L-N) 1.4 kV

(N-PE) 1.4 kV

(L-PE) 1.5 kV

Massima tensione continua di funzionamento (Uc):(L-PE) 275 V

(L-L) – V

(L-N) 275 V

(N-PE) 275 V

Valore prova di massima tensione temporanea (UT):(L-N) 337 V

(N-PE) 1200 V

Potere di cortocircuito di servizio nominale (Ics):100 kA

Corrente di scarica:Nominale 20 kA

Massimo 40 kA

Totale 80 kA

Nominale (8 / 20 µs) 20 kA

I (max, 8 / 20 µs) 80 kA

Corrente impulsiva:I (imp, 10 / 350 µs) 2 kA

Tenuta a cortocircuito Icc:100 kA

Perdita di potenza:28 mW

Dispositivi di protezione da cortocircuito:Curve B Breakers  125 A

Curve C Breakers  125 A

Fusibili Tipo gL  160 A

Fusibili Tipo gG  160 A

Classe scaricatore:II

Numero di poli:2

Numero di poli protetti:2

Number of Conductors:2

Posizione dei terminali neutri:Right

Standard di trasmissione:Optic

Versione:Plug-in

Tipo di montaggio:DIN rail (top hat rail) 35 mm

Tipo prodotto:QS

Opzioni fornite:Residential, commercial building.

Funzione di manutenzione preventiva:Sì

Indicatore di stato:Sì

Taglia fusibile:2 modular spacing

Dati ambientali

Grado di protezione:IP20

Massima altitudine d’esercizio permessa:Without Derating 5000

Dichiarazione RoHS:Secondo la Direttiva CE 2011/65/CE

Dimensioni

Larghezza in numero di intervalli modulari:2

Larghezza prodotto:35.6 mm

Altezza prodotto:88 mm

Profondità prodotto:76.7 mm

Peso netto prodotto:0.3 kg
