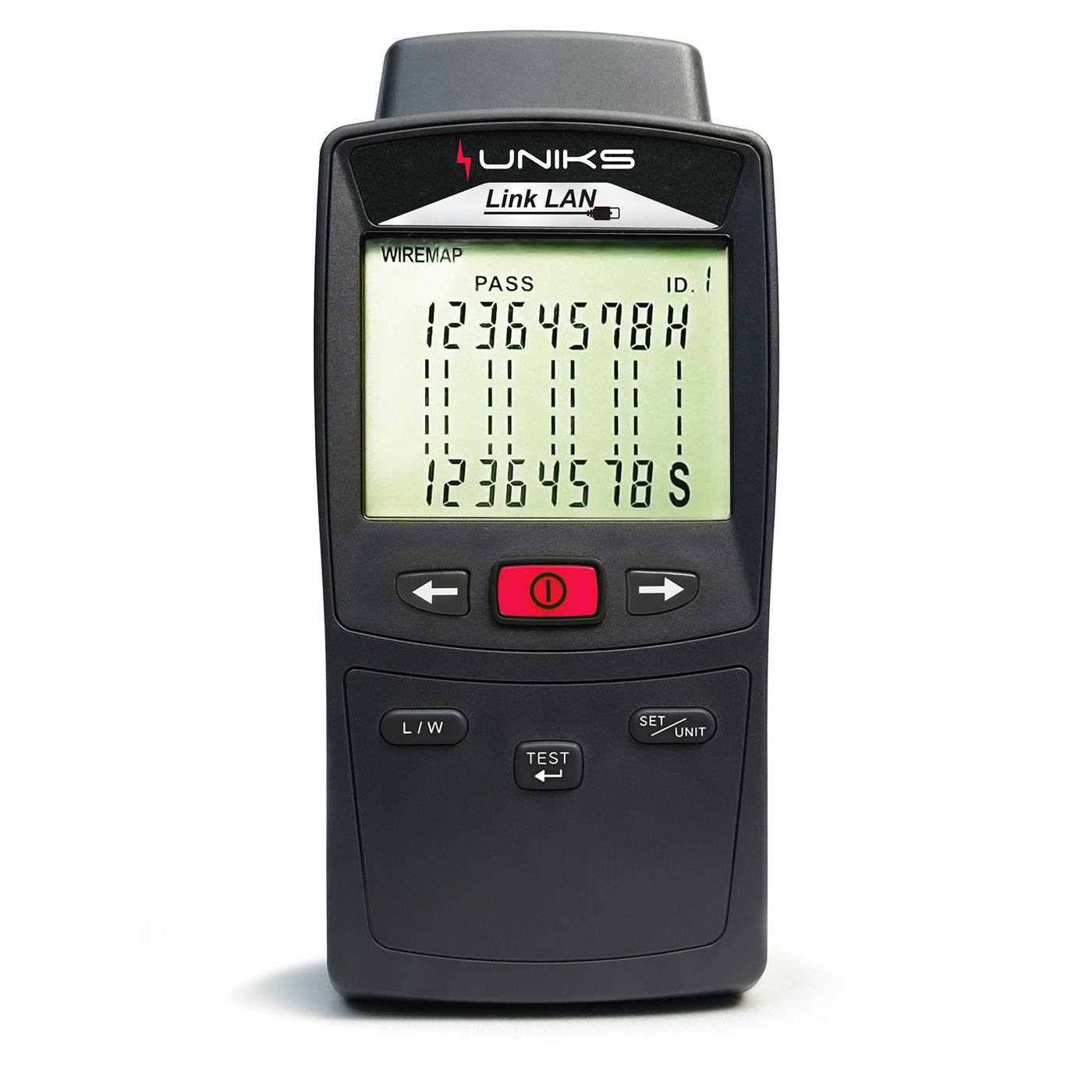

Uniks Link Lan, Misuratore Verifica Cavi Reti LAN, CAT5 e CAT6 – VARIO LINK LAN

Uniks LINK LAN è in grado di rilevare e indicare a display la presenza di errate connessioni su cavi di reti LAN (coppie incrociate, splittate, invertite, aperte, in cortocircuito, ecc) sia di tipo UTP (non schermati) sia di tipo STP o FTP (schermati).

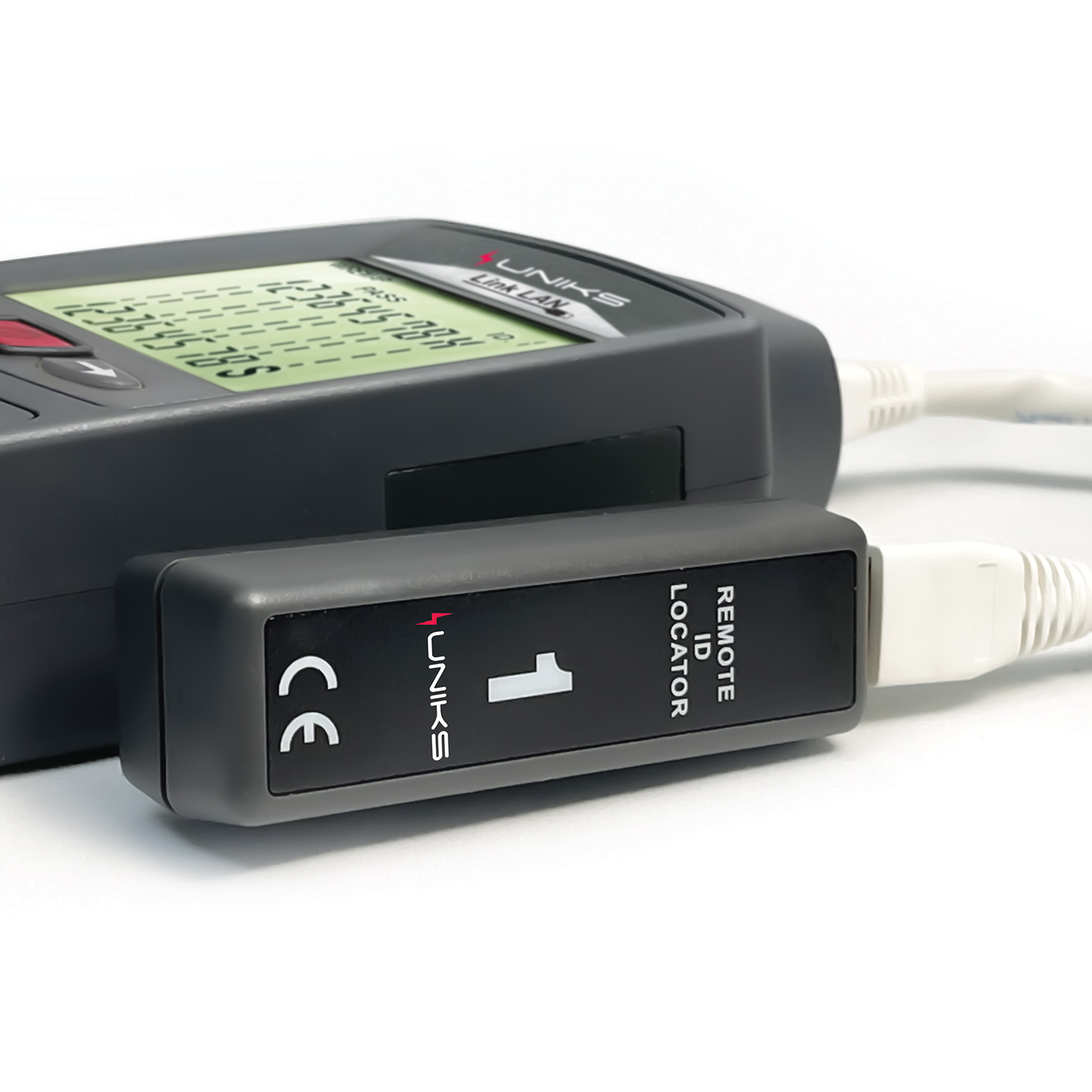

Uniks LINK LAN consente inoltre di effettuare anche la misura della lunghezza del cavo e salvare i risultati dei test nella propria area di memoria interna. Ogni modello dispone di più unità remote in dotazione e sono in grado di riconoscerne altre (opzionali) in modo da realizzare una efficace azione di localizzazione di diversi punti allinterno di un quadro di permutazione eseguendo i test molto rapidamente con lausilio di un solo operatore.

Uniks LINK LAN è lideale per ogni installatore che necessita di strumenti semplici ed efficaci per lesecuzione di controlli preliminari e verifiche su installazioni di reti LAN con connettori tipo RJ45.

Funzioni:

Impostazioni tipo di cavo

Descrizione coppie splittate

Test con uso di più unità remote

Misura della lunghezza del cavo

Calibrazione della lunghezza del cavo

Impostazione unità di misura lunghezza del cavo

Errore di coppie splittate: La condizione di errore coppie splittate (SPLIT PAIRS) è dato dallo scambio di due conduttori appartenenti a coppie diverse.

La corrispondenza Pin a Pin è mantenuta, ma fisicamente i cavi delle coppie sono incrociati.

Le due coppie così incrociate sinfluenzano lun laltra rendendo difficoltoso, se non addirittura impossibile lo scambio di dati ad alta frequenza/velocità.

Risultati test di mappature:

Il test permette di eseguire la verifica della mappatura dei cavi di rete LAN, CAT5 e CAT6, di tipo UTS e STP con connettore RJ45 rilevando eventuali errori di cablaggio.

Normative di riferimento

EMC 2014/30/EU

EMC: IEC/EN61326

IEC/EN61010-1

MARCATURA CE

TIA 568B

FUNZIONI

Risultati Test Di Mappatura

Impostazioni Tipo Di Cavo

Descrizione Errore Coppie Splittate

Test Con Uso Di Più Unità Remote

Misura Della Lunghezza Del Cavo

Calibrazione Della Lunghezza Del Cavo

Impostazione Unità Di Misura Lunghezza Cavo

Errore Coppie Splittate

SPECIFICHE TECNICHE

Connettori di ingresso: RJ45

Tipo di cavo RJ45: UTP, STP

Categoria: CAT5, CAT6

Normativa considerata TIA/EIA 568B

Errori cablaggio riconosciuti: coppie aperte, cortocircuitate, invertite, incrociate splittate, generici

 Max altitudine di utilizzo: 2000m

Campo lunghezza (1): 10m ÷ 250m (30ft ÷ 750ft)

Precisione ±(10%lettura + 1.0m) ;

± (10%lettura + 3.0ft)
