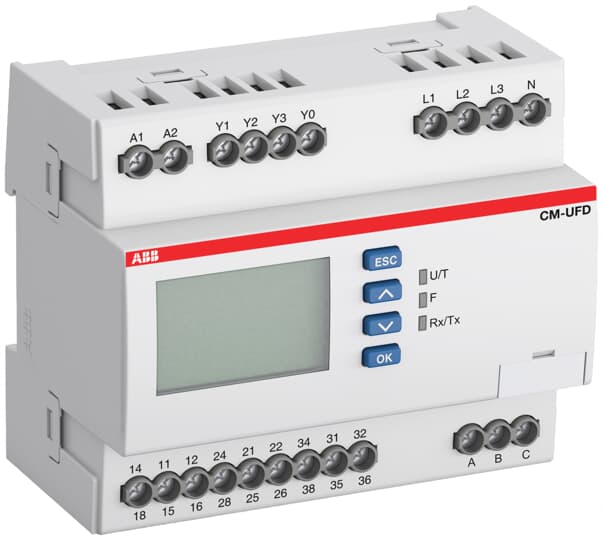

Relè di interfaccia Cm-Ufd M22M Cei 0-21 Modbus – ABB CMUFDM22M

Codice tariffario doganale:85364900

Download Piu’ Usati

Scheda tecnica:2CDC112258D0201

Istruzioni e manuali:1SVC560510M0002

CAD Dimensional Drawing:2CDC001079B0201

Dimensioni

Larghezza prodotto:108 mm

Altezza prodotto:90 mm

Profondità prodotto:67 mm

Peso netto prodotto:0.312 kg

Dati tecnici

Funzione:Over- and undervoltage monitoring

Interrupted neutral monitoring

Over- and underfrequency monitoring

10 minutes average value monitoring

ROCOF monitoring

Intervallo di misura:0 … 540 V AC

Tensione nominale di alimentazione di controllo (Us):24 … 240 V AC/DC

Uscita:3 Contatti (SPDT)

Tipo di morsetto:Screw Terminals

Corrente nominale di funzionamento AC-12 (Ie):(230 V) 4 A

Corrente nominale di funzionamento AC-15 (Ie):(230 V) 3 A

Corrente nominale di funzionamento DC-12 (Ie):(24 V) 4 A

Corrente nominale di funzionamento DC-13 (Ie):(24 V) 2 A

Capacità di commutazione minima:24 V

10 mA

Grado di protezione:Abitazione IP20

Terminali IP20

Grado di inquinamento:3

Dispositivi di protezione da cortocircuito:Circuito di Uscita NC – Fusibili Tipo F 10 A

Circuito di Uscita NO – Fusibili Tipo F 10 A

Durata elettrica:AC-12 100000 ciclo (i)

Durata meccanica:30000000 ciclo (i)

Capacità di connessione:Flexible with Ferrule 1x 0.25 … 4.0 mm²

Flexible with Ferrule 2x 0.25 … 0.75 mm²

Flexible with Insulated Ferrule 1x 0.25 … 4.0 mm²

Flexible with Insulated Ferrule 2x 0.25 … 0.75 mm²

Flessibile 1x 0.2 … 4.0 mm²

Flessibile 2x 0.2 … 1.5 mm²

Rigid 1x 0.2 … 6.0 mm²

Rigid 2x 0.2 … 1.5 mm²

Coppia di serraggio:0.5 … 0.6 N·m

Lunghezza di spelatura cavo:8 mm

Posizione di montaggio:Qualunque

Montaggio su barra DIN:TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715

TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715

Norme di riferimento:IEC/EN 63000

IEC/EN 60255-26

IEC/EN 60255-27

IEC/EN 61000-6-3

CEI 0-21

Reparto tecnico UL/CSA

Sezioni dei cavi UL/CSA:Flexible with Ferrule 1x 24-12 AWG

Flexible with Ferrule 2x 24-18 AWG

Flexible with Insulated Ferrule 1x 24-12 AWG

Flexible with Insulated Ferrule 2x 24-18 AWG

Flessibile 1x 24-12 AWG

Flessibile 2x 24-16 AWG

Rigid 1x 24-10 AWG

Rigid 2x 24-16 AWG

Coppia di serraggio UL/CSA:4.4 … 5.3 in·lb

Dati ambientali

Temperatura ambiente:In funzione -20 … +60 °C

In magazzino -25 … +50 °C

Dichiarazione RoHS:Secondo la Direttiva CE 2011/65/CE
