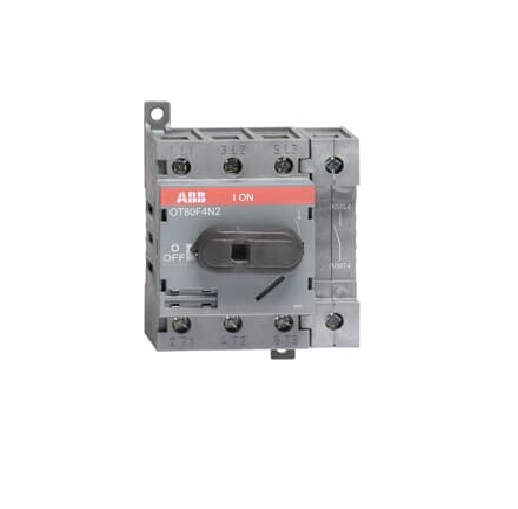

Sezionatore Interruttore Quadro Impianto 80A 4 Poli – ABB EE 276 0

Dati tecnici

Sezione cavo:

Con 1,5 … 35 mm²

Sezioni dei cavi-circuito principale:

Flessibile con ghiera 1x Cu 1,54 mm²

Solido 1x Cu 1,56 mm²

Flessibile 1x Cu 1,535 mm²

Flessibile 1x Cu 1,535 mm²

Corrente termica convenzionale in aria libera (Ith):

q = 40 °C 80 A

Corrente termica convenzionale (Ithe):

Completamente Chiuso 80 A

Grado di protezione:

Davanti IP20

Distanza tra le fasi:

Standard

Quarta Pole Position:

Lato destro

Tipo di quarto polo:

Commutato – Funzione simultanea

Tipo di maniglia:

Manopola

Maniglia e Albero non inclusi

Tipo di blocco:

NO

Durata meccanica:

20000

Tipo di montaggio:

Montaggio di base

Numero di poli:

4P

Modalità operativa:

Manovra Frontale

Grado di inquinamento:

3

Posizione dei terminali linee:

Dall’alto verso il basso – Dall’alto verso il basso

Dal basso verso l’alto verso l’alto

Perdita di potenza:

a Condizioni Operative Nominali per Polo 4.5 W

Corrente nominale di cortocircuito condizionale (Inc):

(fusibile da 100 A, 415 V) 50 kA

(fusibile da 100 A, 500 V) 100 kA

(fusibile 80 A, 690 V) 50 kA

Tensione di tenuta ad impulso (Uimp):

8kV

Tensione nominale di isolamento (Ui):

secondo IEC/EN 60664-1 750 V

Corrente nominale di funzionamento AC-21A (Ie):

(380 … 415 V) 80 A

(500V) 80A

(690 V) 80 A

Corrente nominale di funzionamento AC-22A (Ie):

(380 … 415 V) 80 A

(500V) 80A

(690 V) 80 A

Corrente nominale di funzionamento AC-23A (Ie):

(380 … 415 V) 75 A

(500V) 58A

(690 V) 20 A

Corrente nominale di funzionamento AC-23a (Pe):

(220 … 240 V) 22 kW

(400 … 415 V) 37 kW

(500 V) 37 kW

(690 V) 18,5 kW

Tensione nominale di funzionamento:

Circuito Principale 750 V

Potere nominale di chiusura su cortocircuito (Icm):

(690 V) 2,1 kA

Corrente nominale ammissibile di breve durata (Icw):

per 1 s 1,5 kA

Cacciavite raccomandato:

Circuito Principale Pozidriv 2

Funzioni speciali:

NO

Norme di riferimento:

IEC 60947-3 / UL 508 / CSA C22.2 n. 14

Comando:

Meccanismo sulla parte superiore dell’interruttore

Tipo di morsetto:

Morsetti a vite

Coppia di serraggio:

secondo IEC 60947-1 2 N·m

Lunghezza di spelatura cavo:

Circuito Principale 10-12 mm
