Video e Power Balun passivo, HD – ALPHA ELETTRONICA CT832/1

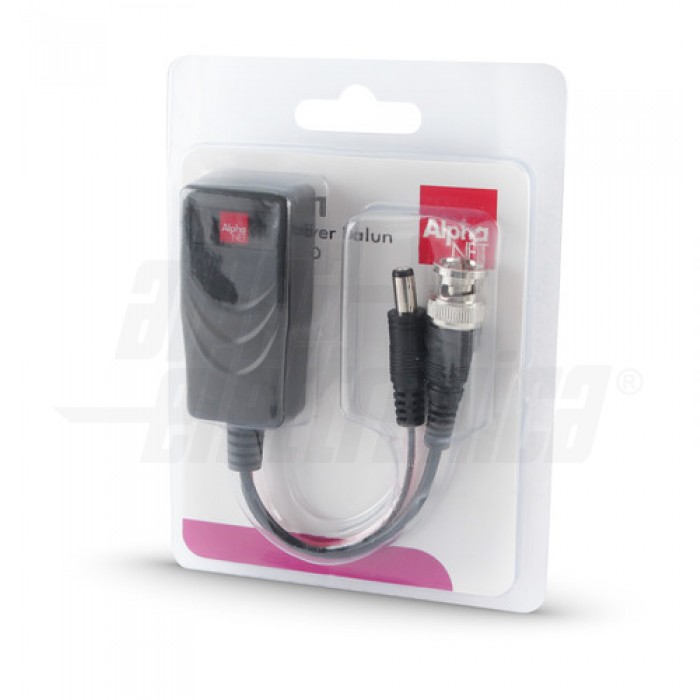

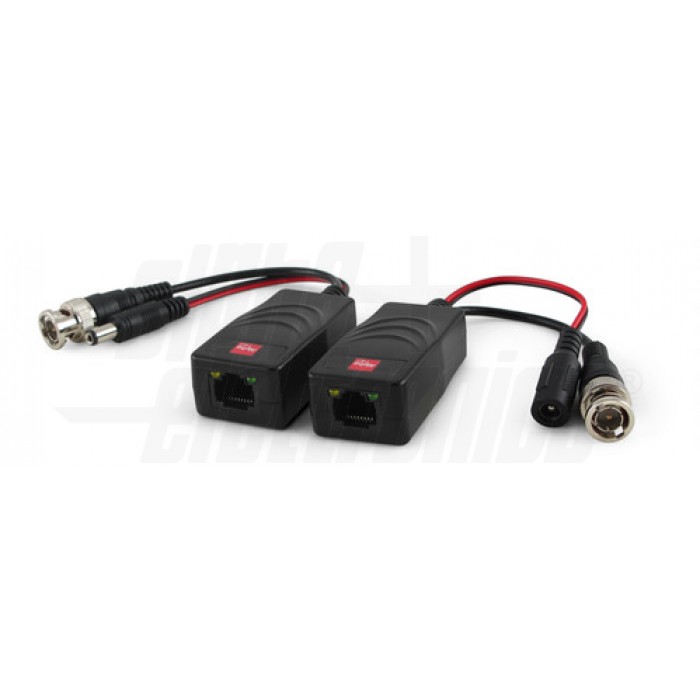

Il balun passivo CT832/1 è un convertitore per la trasmisione del segnale video e dell’alimentazione su cavo twistato Cat5 o superiore per applicazioni TVCC.

L’utilizzo di due dispositivi (trasmettitore e ricevitore) consente la trasmissione del segnale video e dell’alimentazione senza necessità di alimentazione esterna del convertitore stesso.

Esso dispone da un lato di un cavetto con connettore BNC e di un cavetto con connettore di alimentazione DC (5,5×2,1mm) per il collegamento del dispositivo video (telecamera e monitor) e dall’altro di un connettore RJ45 per il cavo Cat5.

Una coppia viene utilizzata per il segnale video e tre coppie per la tensione di alimentazione.

Per la corretta installazione del prodotto, collegare, il dispositivo con la spina DC al trasmettitore (lato telecamera) e il dispositivo con la presa DC al ricevitore (DVR).

Caratteristiche elettriche

Adatto per: Telecamere CCTV, Monitor, DVR

Formato Video: PAL, NTSC, SECAM, AHD, HD-CVI, HD-TVI

Distanza trasmissione: vedi tabella

Cavo consigliato: UTP Cat5 o superiore 24-22AWG

Trasmissione alimentazione: max 24Vac/dc

Distanza alimentazione: in base alla caduta sul cavo Cat5

Alimentazione: Non richiesta

Reiezione modo comune/modo differenziale: 60dB typ (15KHz-42MHz)

Impedenza: Coassiale 75ohm, UTP 100ohm

Attenuazione: 1.5 dB typ Max

Connettori

Video: BNC maschio

Power: Spina e Presa 5,5×2,1mm

Cavo Cat5: RJ45

Protezioni

Sovratensione: Stato solido TVS (Transient Voltage Suppressor)

Video Input: 2KV (modo comune)

Video Output: 2KV (modo differenziale)

Caratteristiche meccaniche

Corpo: plastico

Protezione: IP20

Colore: Nero

Dimensioni(LxWxH): 65x36x25mm

Temperatura di lavoro: -10º ~ 40ºC

Attenzione:

Non utilizzare in ambienti esterni.
