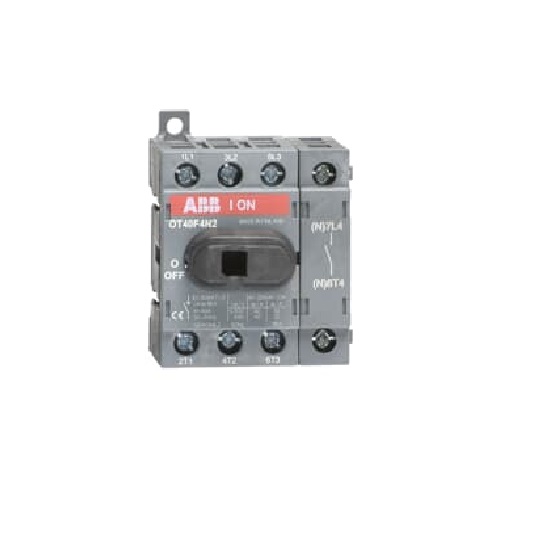

Sezionatore Interruttore Impianto Quadro 40A 4 Poli – ABB EE 274 5

Dati ambientali

Grado di protezione:

Davanti IP20

Informazioni ambientali:

PEI OT16-40

Grado di inquinamento:

3

Ordinazione

Quantità minima di ordinazione:

10 pezzo(i)

Codice tariffario doganale:

85365080

Paese di origine:

Finlandia (FI)

Dimensioni

Larghezza prodotto:

48 millimetri

Altezza prodotto:

68 millimetri

Profondità prodotto:

56 millimetri

Peso netto prodotto:

0,125 kg

Informazioni imballo

Unità imballo livello 1:

scatola 1 pezzo (i)

Larghezza imballo livello 1:

67 millimetri

Profondità imballo livello 1:

79 millimetri

Altezza imballo livello 1:

61 millimetri

Peso lordo imballo livello 1:

0,14 kg

EAN imballo livello 1:

6417019390727

Dati tecnici

Sezione cavo:

Con 0,75 … 10 mm²

Sezioni dei cavi-circuito principale:

Flessibile con ghiera 1x Cu 0,754 mm²

Solido 1x Cu 0,756 mm²

Flessibile 1x Cu 0,7510 mm²

Trefolo 1x Cu 0,7510 mm²

Corrente termica convenzionale in aria libera (Ith):

q = 40 °C 40 A

Corrente termica convenzionale (Ithe):

Completamente Chiuso 40 A

Grado di protezione:

Davanti IP20

Distanza tra le fasi:

Standard

Quarta Pole Position:

Lato destro

Tipo di quarto polo:

Commutato – Funzione simultanea

Tipo di maniglia:

Manopola

Maniglia e Albero non inclusi

Tipo di blocco:

NO

Durata meccanica:

20000

Tipo di montaggio:

Montaggio di base

Numero di poli:

4P

Modalità operativa:

Manovra Frontale

Grado di inquinamento:

3

Posizione dei terminali linee:

Dall’alto verso il basso – Dall’alto verso il basso

Dal basso verso l’alto verso l’alto

Perdita di potenza:

a Condizioni Operative Nominali per Polo 1.6 W

Corrente nominale di cortocircuito condizionale (Inc):

(fusibile da 40 A, 415 V) 50 kA

(fusibile 25A, 690V) 50 kA

Tensione di tenuta ad impulso (Uimp):

8kV

Tensione nominale di isolamento (Ui):

secondo IEC/EN 60664-1 750 V

Corrente nominale di funzionamento AC-21A (Ie):

(380 … 415 V) 40 A

(500V) 40A

(690 V) 40 A

Corrente nominale di funzionamento AC-22A (Ie):

(380 … 415 V) 40 A

(500V) 40A

(690 V) 40 A

Corrente nominale di funzionamento AC-23A (Ie):

(380 … 415 V) 23 A

(500V) 23A

(690 V) 12 A

Corrente nominale di funzionamento AC-23a (Pe):

(220 … 240 V) 5,5 kW

(400 … 415 V) 11 kW

(500 V) 11 kW

(690 V) 11 kW

Tensione nominale di funzionamento:

Circuito Principale 750 V

Potere nominale di chiusura su cortocircuito (Icm):

(690 V) 0,71 kA

Corrente nominale ammissibile di breve durata (Icw):

per 1 s 0,5 kA

Cacciavite raccomandato:

Circuito Principale Pozidriv 2

Funzioni speciali:

NO

Norme di riferimento:

IEC 60947-3 / UL 508 / CSA C22.2 n. 14

Comando:

Meccanismo sulla parte superiore dell’interruttore

Tipo di morsetto:

Morsetti a vite

Coppia di serraggio:

secondo IEC 60947-1 0.8 N·m

Lunghezza di spelatura cavo:

Circuito Principale 9-10 mm
