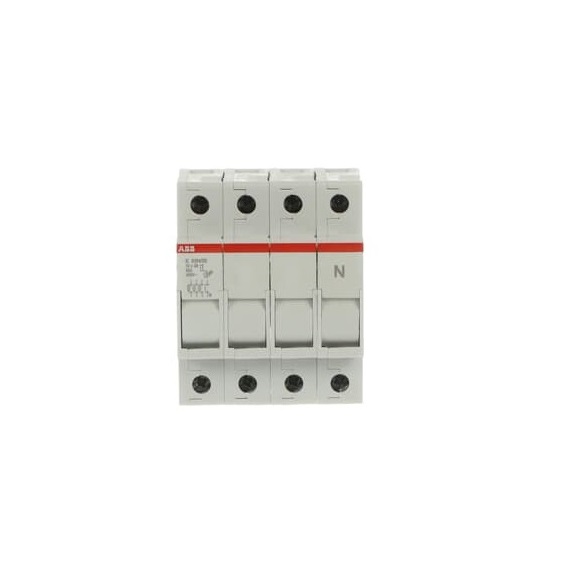

Sezionatore Interruttore Portafusibili Supporto Quadro E 93N/32 E 90 3P+N, 32A – ABB M204733

Dati tecnici

Numero di poli protetti:

3

Numero di poli:

4P

Posizione dei terminali neutri:

Giusto

Coppia di serraggio:

2…2,5 N·m

Categoria di utilizzo:

AC-20B

AC-22B

Tipo di blocco:

Lucchetto aperto

Tipo di guarnizione:

Filo di tenuta

Materiale del conduttore:

Rame

Opzioni fornite:

NO

Cacciavite raccomandato:

Pozidriv 2

Resistenza agli urti e alle vibrazioni secondo IEC 61373:

Categoria 1, Classe B

Capacità di connessione:

Rigido 2×5 mm²

Trefolato 2×2-5 mm²

Taglia fusibile:

10×38 millimetri

Umidità di esercizio (RH amb ):

max. 90% con temp. +20 °C

50% con temp. max. +40 °C

Corrente nominale di funzionamento AC (Ie):

32 A

Elettrico

Tensione nominale (U r ):

secondo IEC 400 V

secondo È UL 690V

Tensione nominale di funzionamento:

AC-20B 690 V

|AC-22B 400 V

Tensione nominale di isolamento (Ui):

1 kV

Frequenza nominale (f):

50/60 Hz

Perdita di potenza:

a Condizioni Operative Nominali per Polo 3 W

Reparto tecnico UL/CSA

Sezioni dei cavi UL/CSA:

Rigido 2×10 AWG

Cavo intrecciato 2×14-10 AWG

Conformità dei materiali

Informazioni RoHS:

Dichiarazione di conformità UE_E 90

Dichiarazione RoHS:

A seguito della Direttiva UE 2011/65/UE e della modifica 2015/863 del 22 luglio 2019

Dati RoHS:

1/1/2014

Dichiarazione REACH:

Dichiarazione Reach – ABB SpA Vittuone

Informazioni REACH:

Vero – contiene sostanze > 0,1 percentuale in massa

Data REACH:

20240429

Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):

Modello di segnalazione dei minerali provenienti da zone di conflitto

Categoria RAEE:

5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

CN8:

Business To Consumer

Dati ambientali

Temperatura ambiente:

In funzione -5…+40 °C

In magazzino -25…+70 °C

Grado di protezione:

IP20

Massima altitudine d’esercizio permessa:

2000 metri

Resistenza alle vibrazioni secondo IEC 60068-2-6:

1 mm 2  13 Hz

Resistenza agli urti secondo IEC 60068-2-27:

15g 18 shock 13 ms

Informazioni ambientali:

fare riferimento alle Informazioni RoHS

Dimensioni

Larghezza in numero di intervalli modulari:

4

Larghezza prodotto:

70 millimetri

Altezza prodotto:

85 millimetri

Profondità prodotto:

64 millimetri

Peso netto prodotto:

252 grammi

Profondità integrata (t2):

64 millimetri

Ordinazione

Unità imballo livello 1:

scatola 1 pezzo (i)

Peso lordo imballo livello 1:

0,255 kg

Numero E (Norvegia):

1425443
